品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：EPLAN2.9

EPLAN中设定栅格距离可统一图纸绘图尺寸基准，分全局、项目、单页三层设置，遵循电气制图4mm标准规范图纸尺寸。栅格对齐依托该间距实现元件、导线自动吸附定位，提升绘图效率，按住Alt可临时解除捕捉微调。通过设置栅格距离和栅格对齐配合能约束所有图形规整排布，避免元件错位、线路杂乱等情况的出现。除此之外，还能批量修正图纸，让图纸统一标准，便于后续的审阅归档。下面就给大家介绍一下EPLAN如何设置栅格距离，EPLAN怎么开启栅格对齐的相关内容。

一、EPLAN如何设置栅格距离

我们在EPLAN中进行电气设计时，设置统一的栅格距离可以规范元件、导线的摆放间距，让图纸的对齐更工整，符合制图要求。下面就来说说如何操作：

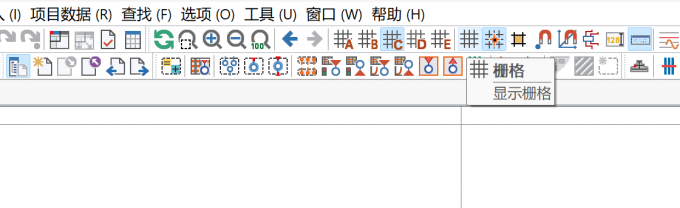

1、我们先打开栅格可视化，在EPLAN顶部的工具栏中找到栅格按钮，鼠标悬停时会提示为“显示栅格”，我们鼠标点击就可以启用。可以先选择栅格A、B、C、D、E中任意一个，不同的栅格对应不同的间隔大小。一般绘图我们选择栅格C，具体的选择，也要根据图纸需求而定。

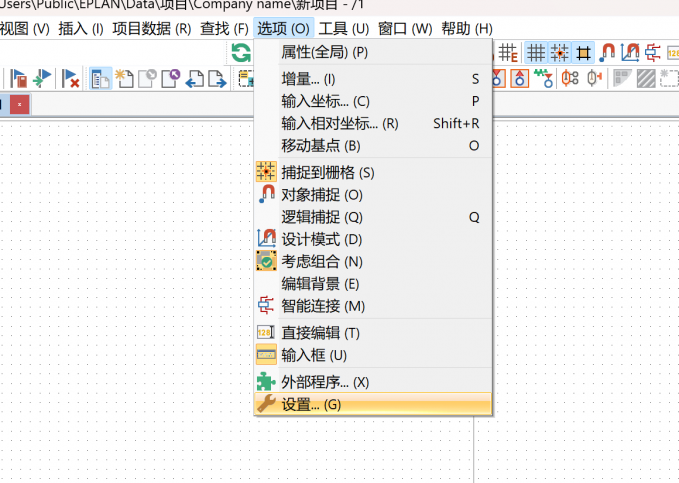

2、在工具栏中找到【选项】点击菜单栏中的选项。

3、选择选项中的【设置】。

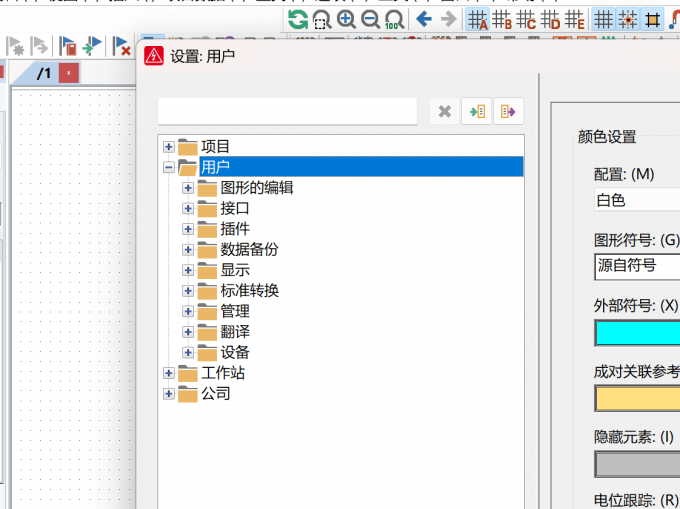

4、点击选项中的设置后会弹出如下图所示的新页面，我们在左侧目录中选中【用户】，双击或点击文件夹图标展开分类。

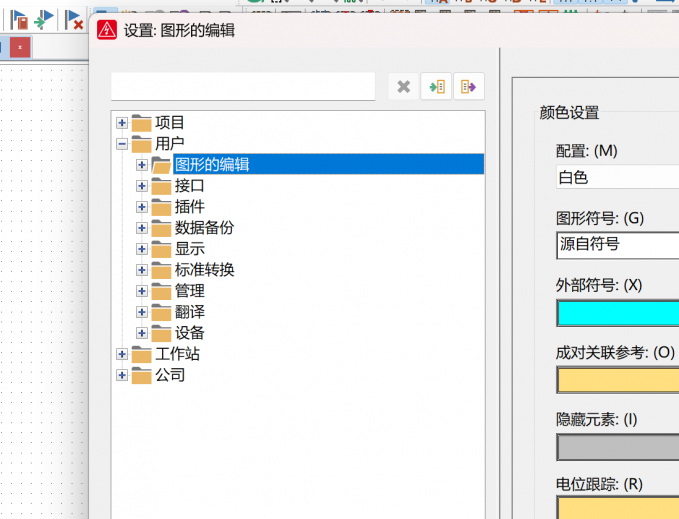

5、选择用户展开栏中的【图形的编辑】。

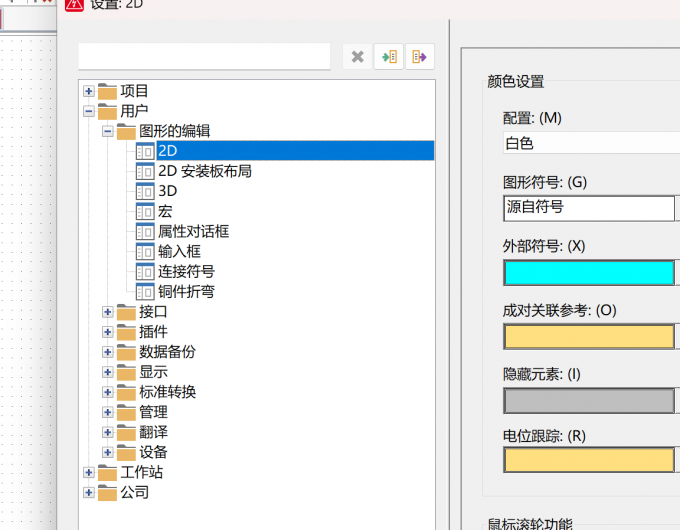

6、我们点击【图形的编辑】，展开【图形的编辑】目录后，选中子项【2D】绘图配置。

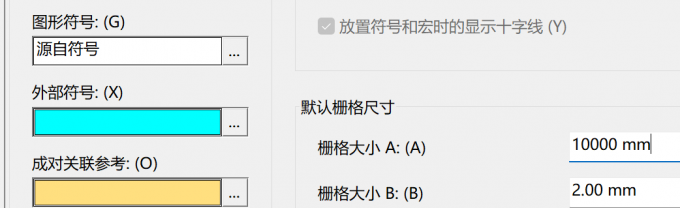

7、选择后在该页面的右侧栏目中选择自己想要设计的栅格，并修改其数值设置距离，修改完成后点击确认后就可以应用显示在图纸中。

二、EPLAN怎么开启栅格对齐

在EPLAN中开启栅格对齐可以让元件、导线自动贴合栅格点位，快速对齐排布，让图纸更工整规范，能减少我们手动微调的工作量。

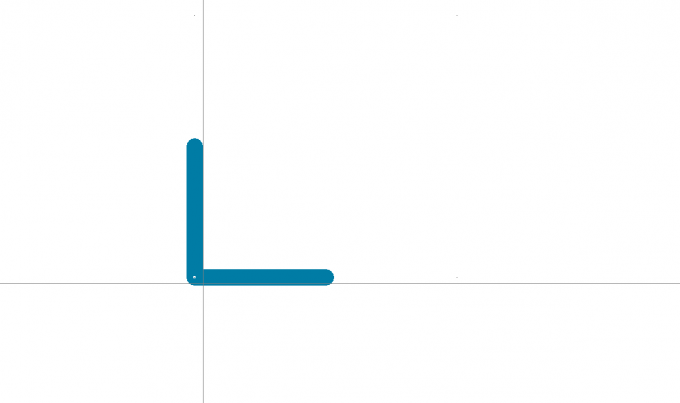

1、先选择自己所要进行连接的部件，点击该部件。

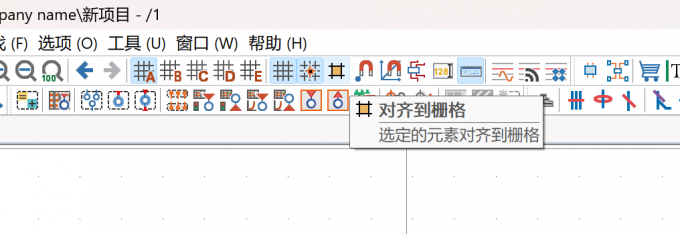

2、在菜单栏中找到对齐到栅格选项，点击对齐到栅格。

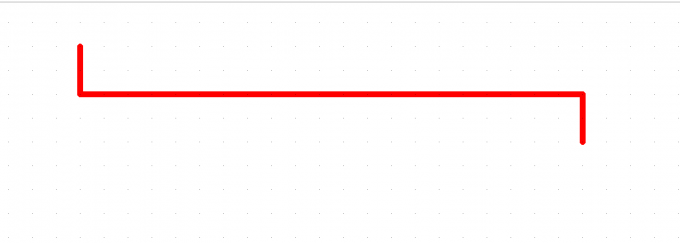

3、开启栅格捕捉后，元件、导线会自动吸附栅格点位，支持自动连接（尽量选择栅格C，该栅格能更好地进行连线）。

以上就是EPLAN如何设置栅格距离，EPLAN怎么开启栅格对齐的全部内容了。上述分别介绍了栅格尺寸设置、栅格捕捉对齐的操作步骤。栅格可视化功能，只能展示网格，没有吸附效果。但如果通过栅格对齐（捕捉）就会自动吸附元件导线。在标准原理图中，优先使用2.5mm的栅格 C，栅格支持全局、项目、单页三级参数配置。在EPLAN电气设计软件中拖动元件，按住Alt可以临时取消捕捉，批量图形可以右键一键对齐栅格，这些操作都能规范图纸的排版。
