EPLAN是专业的电气工程设计软件，凭借精准的图形绘制、数据统计及仿真功能，已经成为了电气设计行业的主流工具之一。在电气设计过程中，开关电源绘制、开关数量统计是日常绘图中最常用的基础操作，熟练掌握这两项功能，能大幅提升电气图纸绘制效率与数据准确率。下面给大家介绍一下EPLAN怎么画开关电源，EPLAN怎么统计开关数量的相关内容。

一、EPLAN怎么画开关电源

开关电源是电气图纸中的核心供电设备，在EPLAN中绘制开关电源需结合符号库调用、部件参数绑定、线路连接三步完成，通过严格遵循电气绘图规范，可以保证图纸标准、可落地。下面来说下EPLAN如何画开关电源操作：

第一步打开项目并创建开关电源符号。

①启动EPLAN软件，新建空白电气项目或打开需要编辑的现有项目，创建EPLAN符号库。

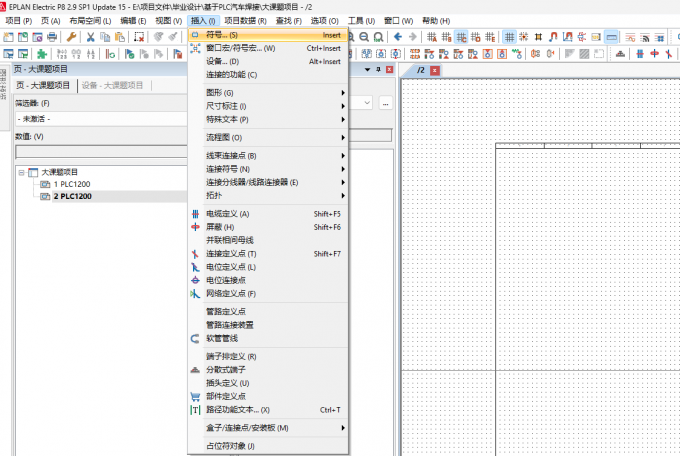

②分别点击【插入】-【符号】快速调出软件内置符号库，这是调取电气图形符号的快捷方式（见图 2）。

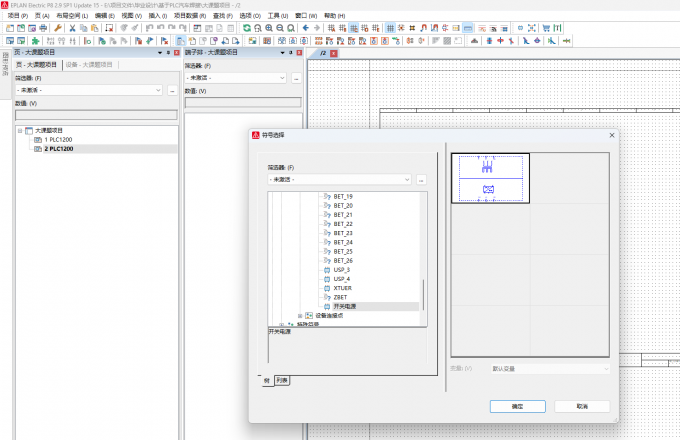

③找到开关电源专用标准图形符号，选中适配的符号拖拽至图纸的合适布局位置。

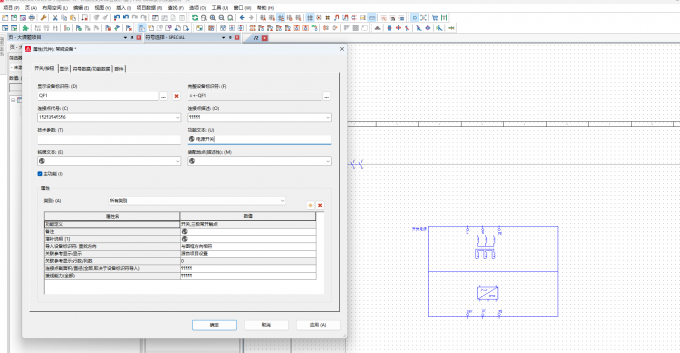

第二步绑定实物部件参数。单纯的图形符号仅满足绘图外观需求，需要绑定物料参数才能实现后续报表统计功能。

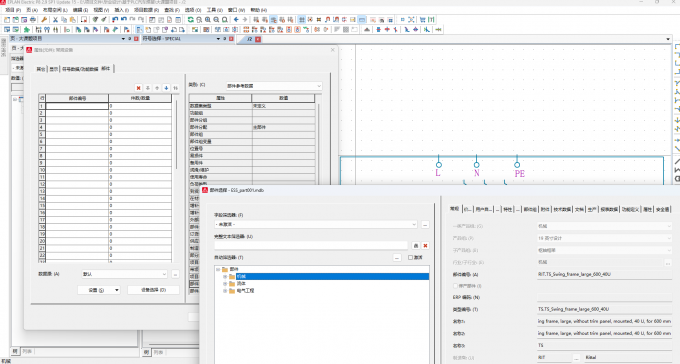

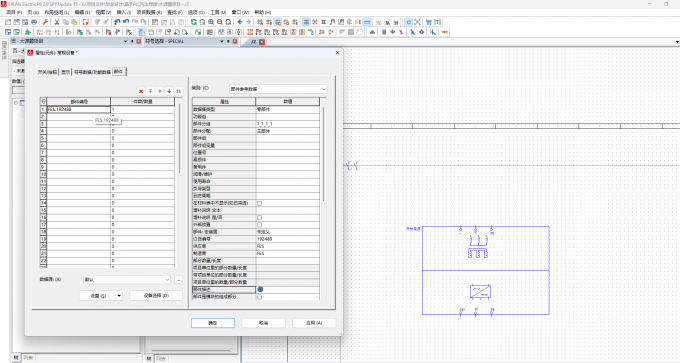

我们双击图纸中放置好的开关电源符号，按下F3快捷键打开部件管理器，根据实际使用的设备品牌型号，选择部件库。

二、EPLAN怎么统计开关数量

电气图纸绘制完成后，手动统计开关、按钮、空开等元器件数量效率低且容易出错，EPLAN自带报表统计功能，可以一键自动汇总全图开关设备数量，能适配物料核算、柜体采购等工作场景。下面就来说说如何在EPLAN中统计开关数量：

第一步，完善元器件参数信息。统计数据准确的前提是图纸元件参数要完整，我们需要分别检查图纸中空气开关、限位开关、控制按钮、行程开关等所有开关类元器件。

只有确保全部设备均已绑定对应的部件型号、参数，无空白参数、未关联部件的元件，才能避免统计漏项、错项等情况的出现。

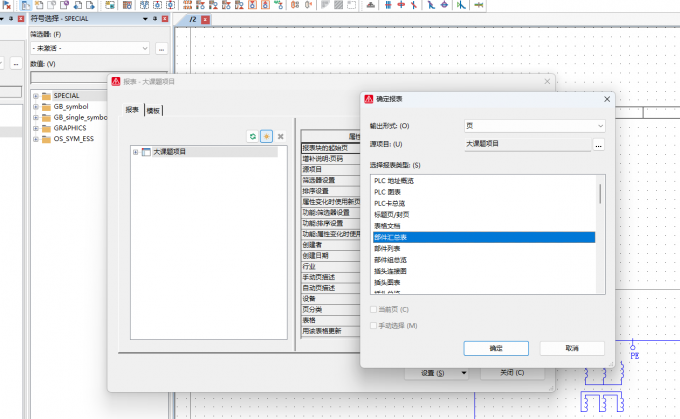

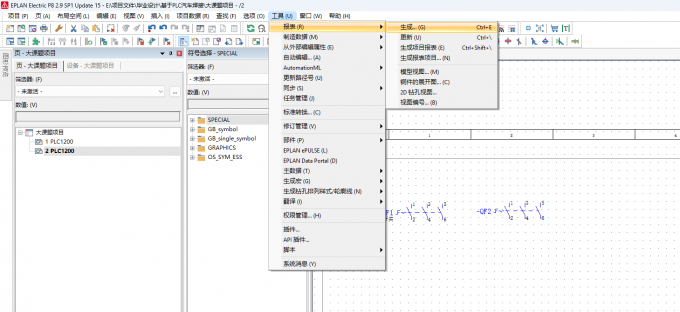

第二步，新建筛选统计报表。点击EPLAN顶部菜单栏的【报表】功能，在报表类型中选择【部件汇总表】或【设备列表】，进入报表设置界面。

在筛选条件中勾选所有开关类设备分类，屏蔽线缆、端子、指示灯等无关元器件，同时开启数据汇总功能，设置同类元件自动累加统计。

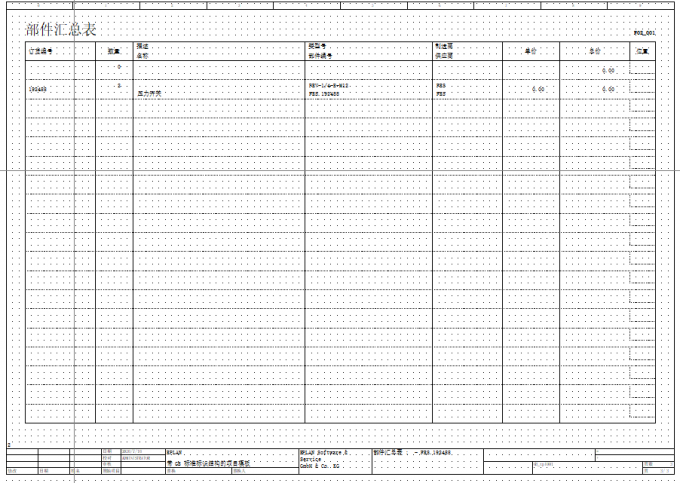

第三步，生成并导出统计数据。参数设置完成后，点击确认生成报表，页面将自动展示图纸内所有开关设备的分类名称、单类数量、总数量等详细数据。如果图纸后续有修改，我们可以按下F5快捷键刷新报表数据，保证统计结果实时精准。最后我们可以将报表导出为文档格式，方便后续存档、核对及物料采购使用。

以上就是EPLAN怎么画开关电源，EPLAN怎么统计开关数量的全部内容了。无论是开关电源绘制，还是开关元件统计都是电气从业者都需要掌握的基础操作。我们在绘制开关电源时，可以直接调取内置标准符号并绑定部件参数，能满足制图规范与报表统计要求。统计开关则依靠部件汇总报表，通过筛选分类一键汇总数量，修改图纸后刷新报表即可更新数据，替代人工清点，提升物料核算效率，减少手动统计带来的误差。
