品牌型号：联想小新14pro

软件版本：Windows 11 64位操作系统

软件版本：EPLAN 2.9

EPLAN是专业的电气工程设计软件，在EPLAN中，符号库管图形图纸，部件库管实物物料参数，完整导入两类库文件，才能启用EPLAN自动化绘图、报表导出、柜体仿真全部核心功能。下面给大家介绍一下EPLAN部件库怎么导入，EPLAN导入符号库的步骤的相关内容。

一、EPLAN部件库怎么导入

和普通的设计软件不同，EPLAN是数据驱动型电气设计软件，单纯插入符号只能显示图形，无法携带元器件实物参数。而部件库是存储所有元器件完整数据的数据库，只有导入到EPLAN中才能发挥软件全部自动化功能。下面给大家演示一下如何操作：

1、首先确定自己导入的部件库格式是EDZ，并将其放置在纯英文无空格路径。随后打开EPLAN软件，停留在主页面，找到页面中的部件管理小窗口，如下图所示。

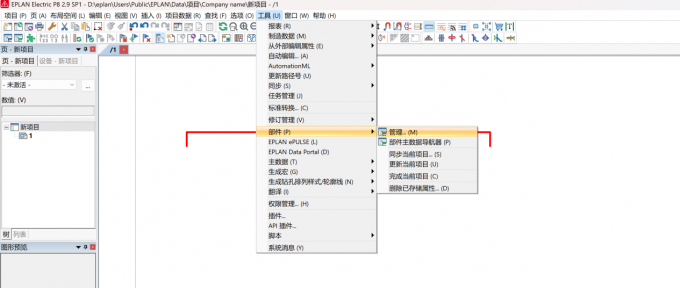

2、如若找不到部件管理小窗口，找到工具页面，选择部件中的管理也是同等效果。

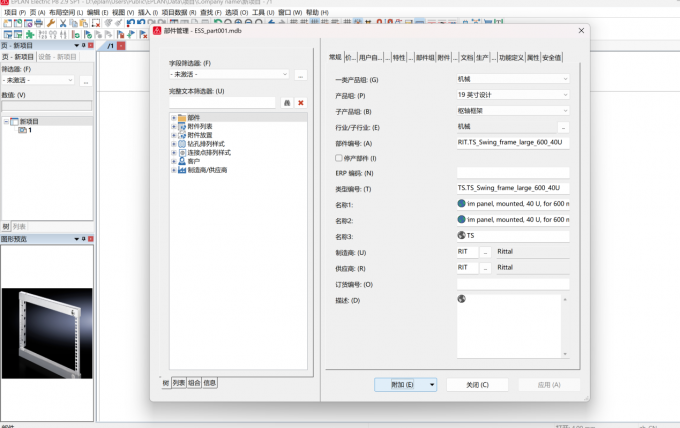

3、进入部件管理界面，点击底部附加功能按钮，我们在其中根据需要进行设置。

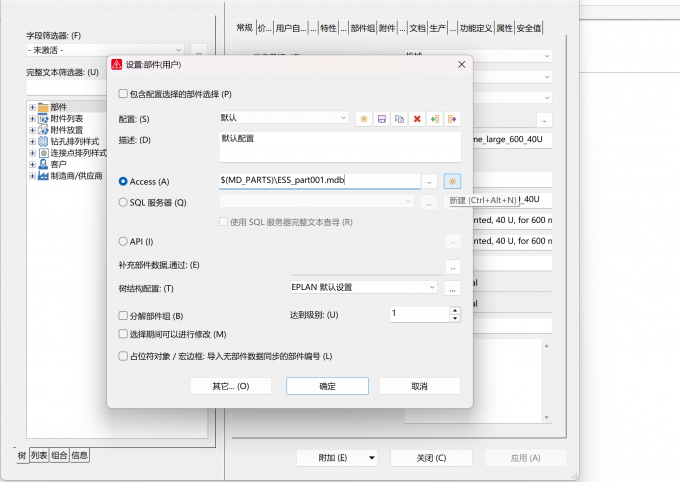

4、成功点开之后，我们先根据需求选择Access (A)数据库，如若要新建一个数据库就点击这一栏中的最后一个按钮新建，如若不是就默认Access(A)中的旧有内容。

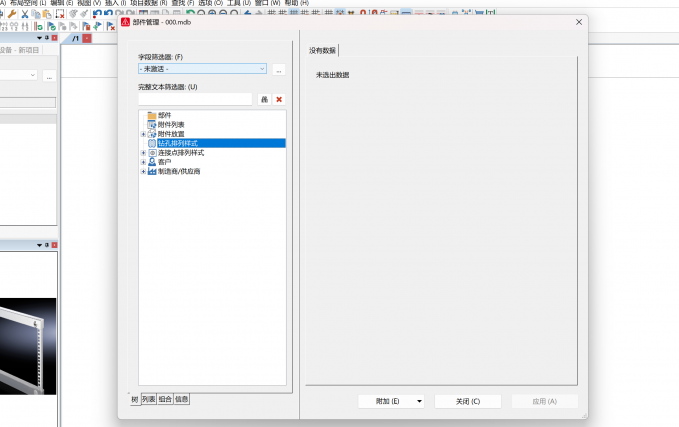

5、新建完成之后部件中的任意选项都是空白页可以重新导入自己想要导入的部件，如下图所示。

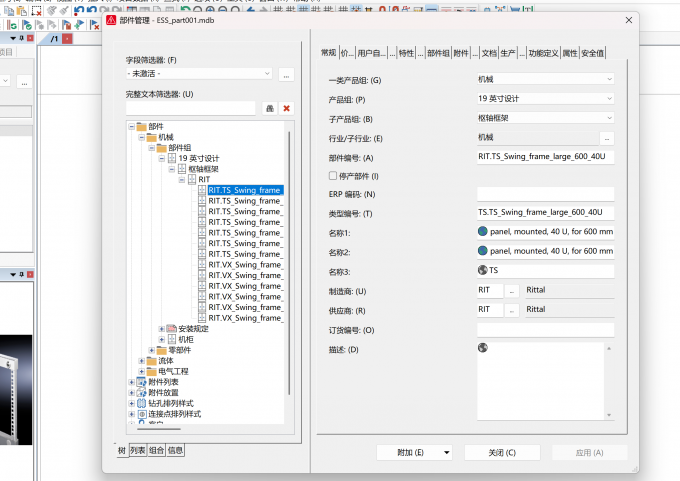

6、随后点击下方的附加选项。

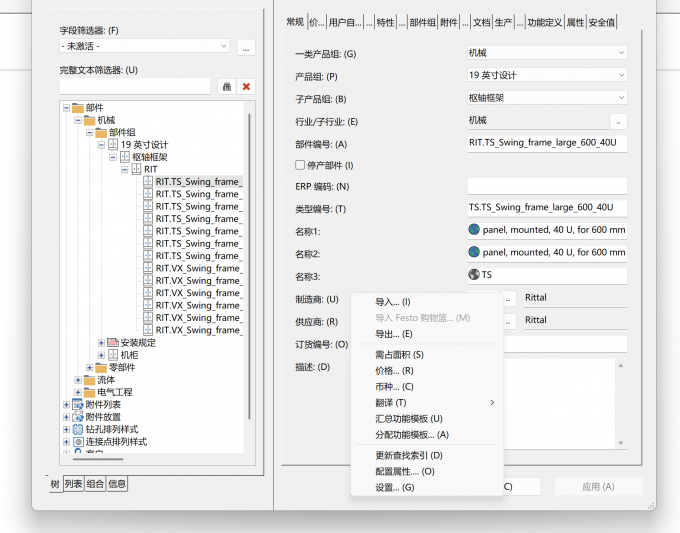

7、在附加栏中选择导入。

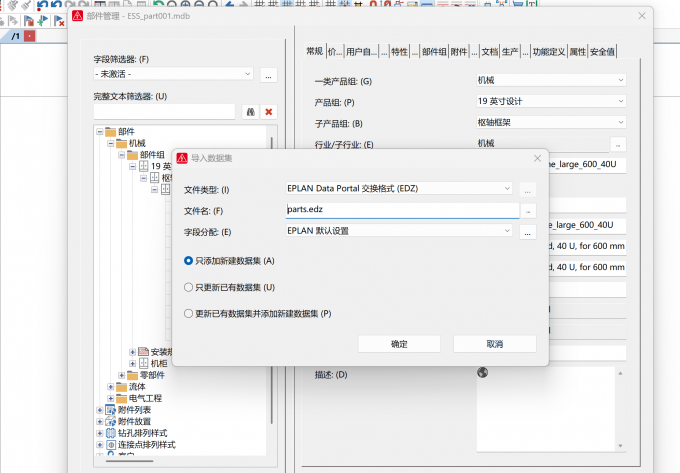

8、文件类型要选择EDZ格式，随后在文件名中选择自己所要导入的，例如我选择的parts.edz，字段分配选择默认设置（这里只添加新建数据集，意思是添加的是数据库中没有的；只更新已有数据集，即为更新部件库中所含部件；更新已有数据集并添加新建数据集，则表示是既添加新的部件又更新旧部件）。

二、EPLAN导入符号库的步骤

部件库负责实物物料与生产数据，而符号库则是EPLAN绘图底层基础，是画原理图、自动连线、交叉引用、电气校验的前提。下面给大家演示一下如何在EPLAN中导入符号库。

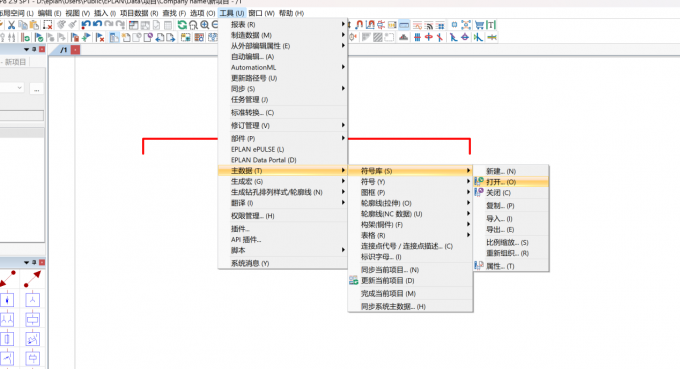

1、首先复制我们所要导入的符号所在的文件夹，随后打开工具栏中的【主数据】-【符号库】-【打开】。

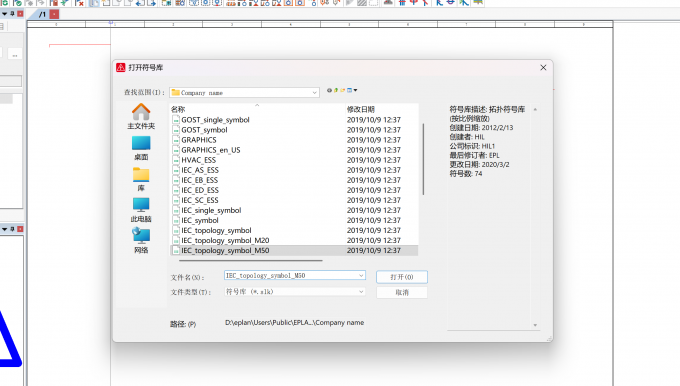

2、在空白处点击右键选择粘贴，就已将我们所要导入的符号导入成功。

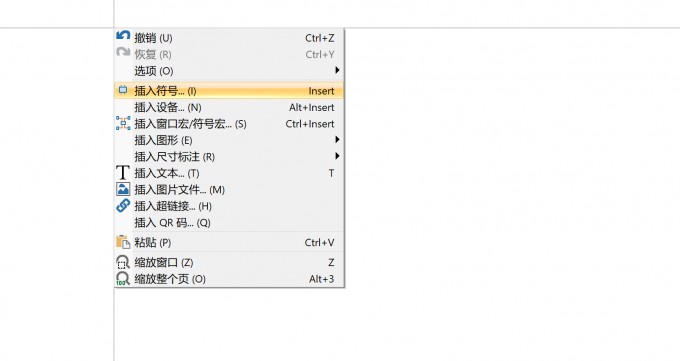

3、完成后点击EPLAN任意处右键选择插入符号。

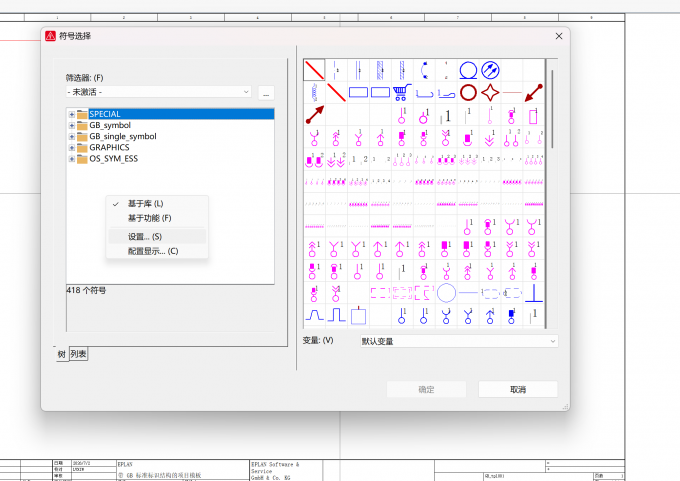

4、随后在左侧列表的空白处任意点击一处右键选择设置。

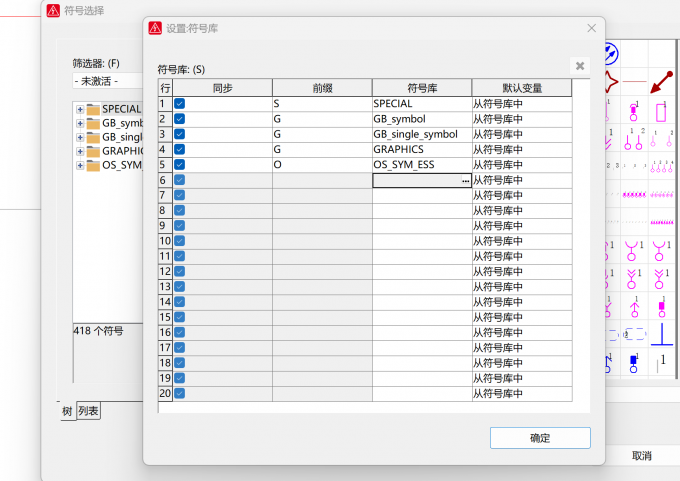

5、选择符号库这一列中最新空的一行最后的三个点。

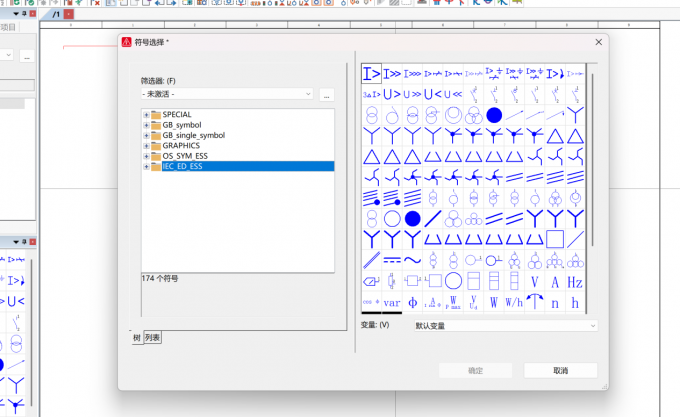

6、选择我们刚导入的一个符号，呈现以下页面，在左侧页面可以看到我们选择的符号。

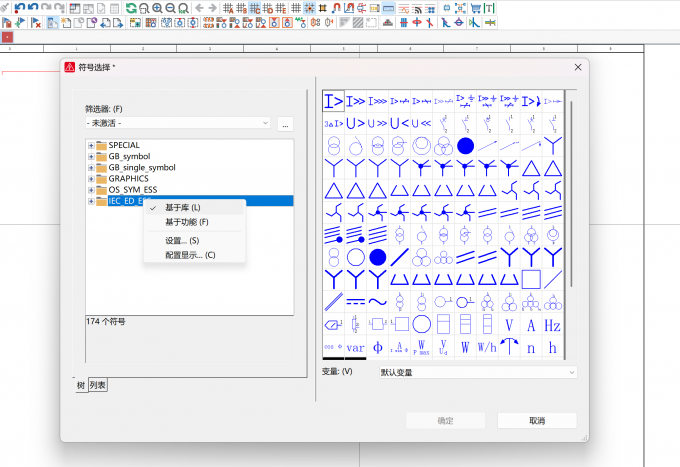

7、一定要确定自己选择的是树（如果选择的是列表则呈现效果不一样），同时也要确定选择的是基于库（如果不是也会造成呈现效果不一样）。

以上就是EPLAN部件库怎么导入，EPLAN导入符号库的步骤的全部内容了。EPLAN导入部件相关数据库时，需提前以管理员身份运行软件并将库文件放置于纯英文路径，同时备份原有部件数据避免损坏；不同格式库文件对应不同导入入口，本篇主要介绍EDZ格式。导入时按需选择新增、更新或全覆盖的数据合并规则。导入完成后可在部件管理器检索元器件校验参数，如果需要同步更新符号资源还需要单独操作符号库导入流程。整套部件库数据是自动生成物料清单、柜体仿真、端子报表的基础，完整导入才能发挥EPLAN自动化制图核心功能。
