品牌型号：联想小新14pro

软件版本：Windows 11 64位操作系统

软件版本：EPLAN2.9

在绘制电路及原理图时，栅格参数设置不当，会造成元件无法自动对接、导线无法自动生成。而有时软件自带的栅格无法满足我们电路图的绘制，所以学习对栅格的设置是必须的。当电路原理图和图纸匹配时我们有时会遇到图纸无法容纳原理图，或者图纸又远大于原理图，在对他人的原理图进行修改时我们也需要协调两者之间的大小关系。所以接下来我们将讲解EPLAN怎么设置栅格，EPLAN怎么设置图纸大小。

一、EPLAN怎么设置栅格

在EPLAN电气设计软件中，如果要想符合电气制图标准，就需要规范元件，让导线摆放对齐，这样才方便阅读图纸。而通过设置栅格，能让我们更精准的控制符号间距，避免元件重叠、线路交叉杂乱。

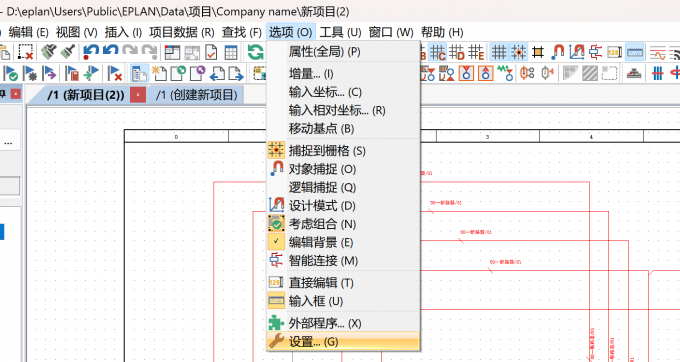

1、在EPLAN中对栅格进行设置首先要在第一列的工具栏中找到【选项】，在【选项】的下拉菜单中点击【设置】。

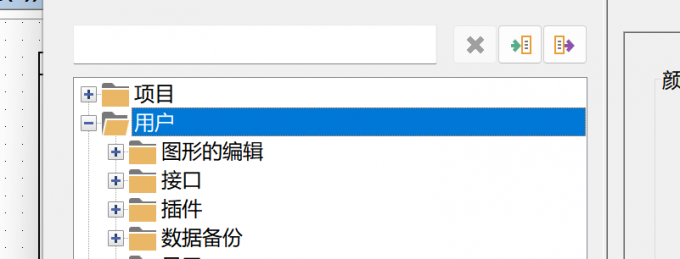

2、在新弹出的窗口中选择用户，并且展开用户选项。

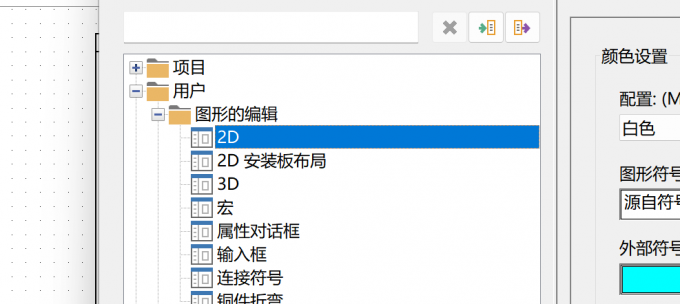

3、展开用户后在用户的展开项中选择【图形的编辑】，展开【图形的编辑】分类，选中【2D】绘图配置项。

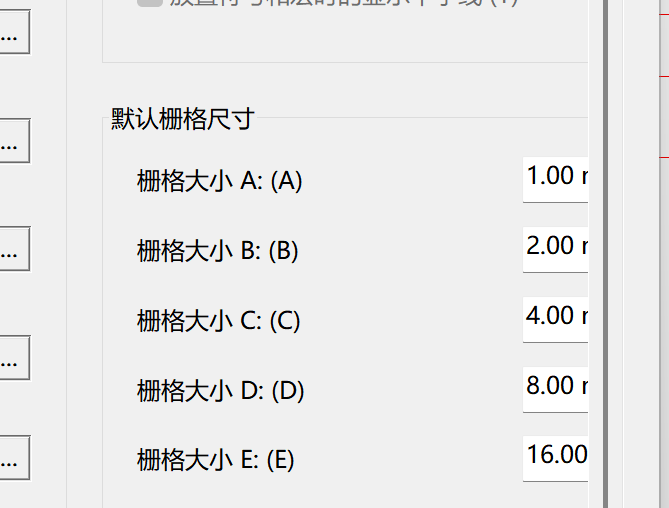

4、选择完2D后在该窗口的右半区栏目中找到默认栅格尺寸，就可以对A、B、C、D、E五套预设栅格尺寸分别配置。设置完成后就可以点击确认，完成对栅格的设置了。如果不对栅格进行修改我们一般默认选择栅格C来绘制电路原理图，栅格C更利于电路符号的自动连接和对齐。

二、EPLAN怎么设置图纸大小

想要电气设计图不出问题，能让车间看的懂，按图纸去做，就需要在设计前规范图纸的大小，统一页面排版、元件排布与打印输出尺寸，只有保证图纸规整统一，才能让后续工作顺利展开。

1、图纸的大小要根据我们所画的电路图进行设置，而进行图纸大小的设置时我们要先选中进行修改大小的图纸所在的项目。

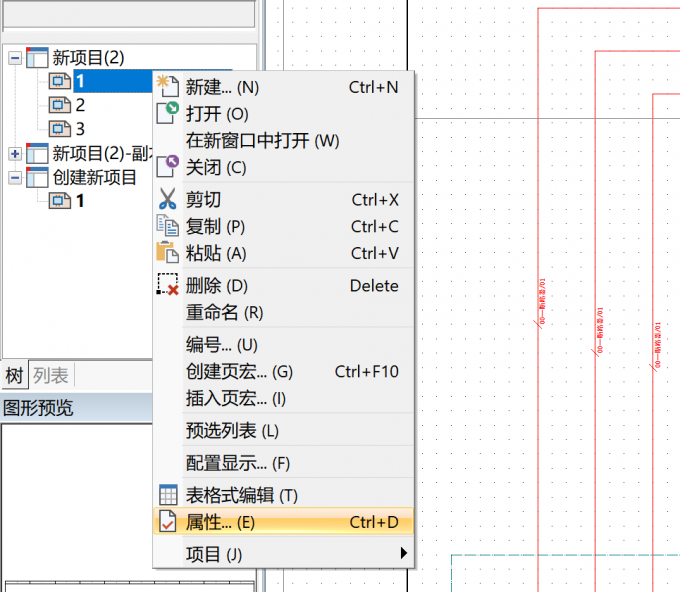

2、选中进行设置图纸大小的项目后，鼠标右键选择项目在其展开项中选择属性开始进行图纸大小的设置。

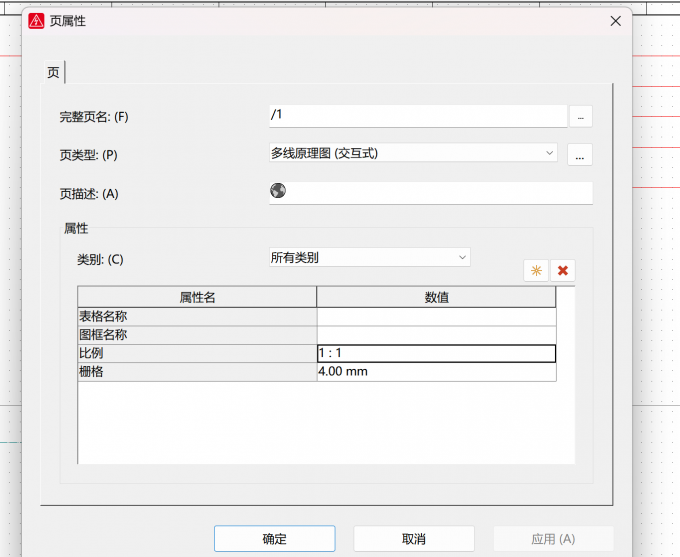

3、点击属性后在新弹出的窗口中，我们要找到属性下方比例的那一列，选中比例的后方鼠标双击开始进行修改，一般比例默认1：1就是原始图纸大小，我们通过修改不同的比例可以控制图纸的放大缩小，例如比例1:2代表图纸整体缩小，比例2:1代表图纸整体放大。

以上就是EPLAN怎么设置栅格，EPLAN怎么设置图纸大小的具体操作。在对栅格的设置时我们一定要注意对栅格C的设置一定不要将栅格C改为非标准值，电气原理图的栅格值必须是标准的2.5mm，修改之后也要确定自己想要的范围即是全局还是当前页面。在对图纸的大小进行设置时我们要注意页的大小和图框的大小一定要匹配，修改完成后需要删除原有图框，从符号库拖入匹配尺寸的新图框。
