EPLAN是专业的电气绘图软件，在EPLAN中制作部件就相当于给元器件建立一个完整的数据档案，不再是一个简单的图形符号。因为部件里通常会保存器件的型号、规格参数、采购信息等资料，能将图形图号和真实的元器件绑定到一起。下面就给大家介绍一下EPLAN如何制作部件，EPLAN怎么进行部件选型的相关内容。

一、EPLAN如何制作部件

部件可以说是电气原理图数据的核心，在电气图纸中，图纸的统计运算、报表输出这些都由部件驱动。单纯的电气符号只是图形，只有给符号分配部件之后，图纸图形才能和采购、可安装的实物元器件对应上。

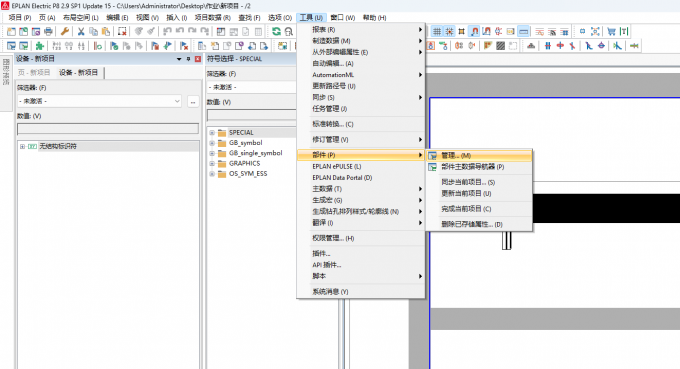

1、打开部件管理界面。我们首先启动EPLAN软件并打开需要编辑的项目，在顶部菜单栏依次点击【工具】，展开菜单后选择【部件】，最后点击【管理】，就可以进入部件库编辑页面，开始新建和编辑元器件数据。

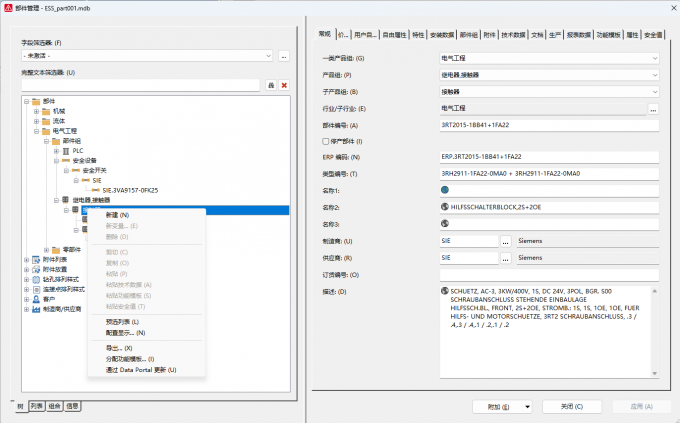

2、新建零部件。在部件管理页面的左侧部件分类树中，根据元器件类型找到对应的分类文件夹，鼠标右键点击该文件夹，在弹出的菜单栏中选择【新建】，并点击【零部件】，创建空白部件数据。

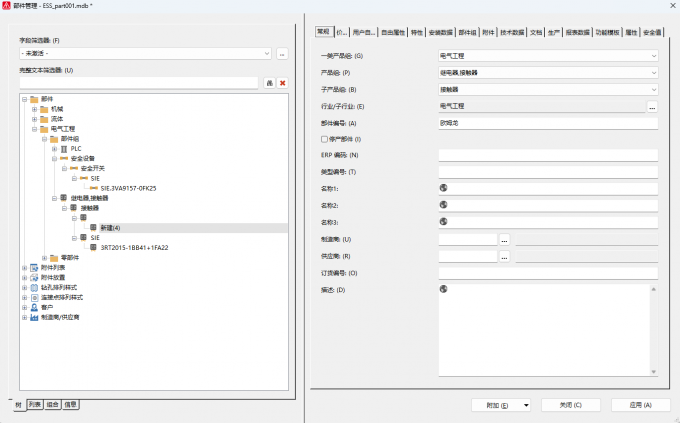

3、填写常规核心参数。进入部件编辑页面后，切换至【常规】选项卡，完整填写元器件名称、型号、物料编码、生产厂家、额定参数等信息。

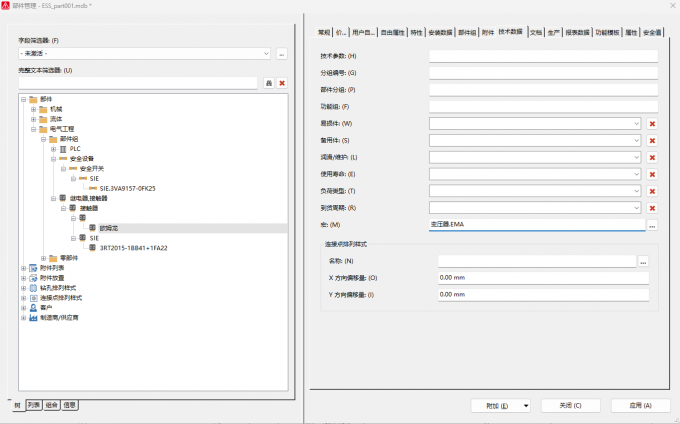

4、绑定原理图窗口宏。我们切换到【技术数据】选项卡中，为部件绑定好提前制作好的原理图窗口宏。原理图宏是元器件的电气图形模板，如果我们没有绑定对应的宏文件，后续原理图插入设备时就没办法自动加载图形，也无法生成规范的接线逻辑，进而导致电路连接、交叉引用等功能失效。

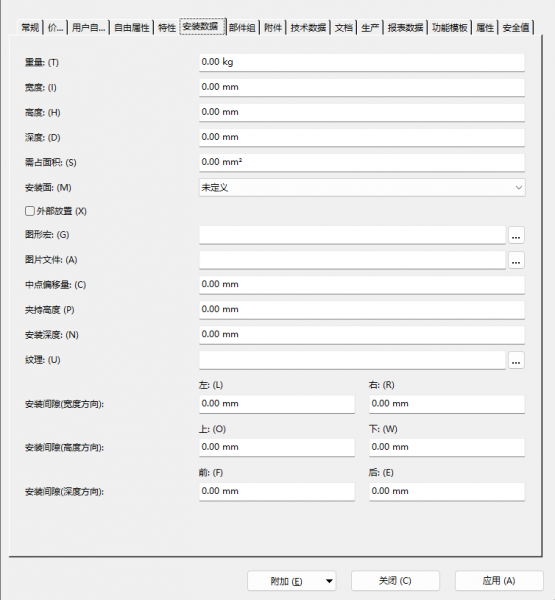

5、完善安装尺寸与图形数据。在安装的数据栏目中，我们要准确填写元器件实物的宽度、高度等尺寸，还要绑定安装板布局2D图形宏，用于3D机柜布局展示（见图5）。

二、EPLAN怎么进行部件选型

在电气图纸中，部件选型是将图纸中的电气符号和部件库中的物料数据进行匹配绑定。只有部件的功能模板和原理图功能定义一致，才能成功匹配设备。下面给大家介绍一下在EPLAN中应该如何操作：

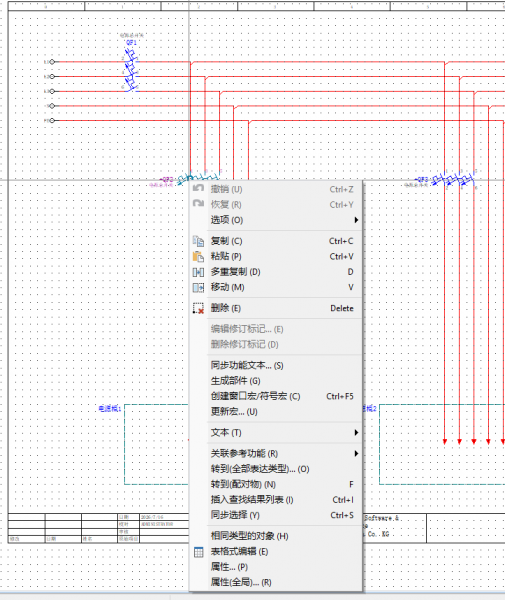

1、我们在EPLAN电气绘图软件中双击原理图元器件符号，在弹出的属性面板中，点击【属性】对话框（见图6）。

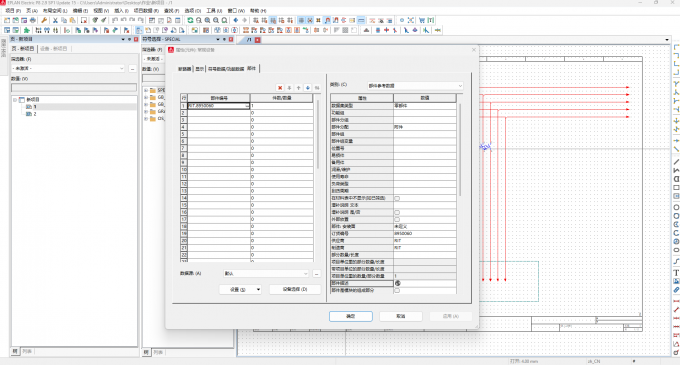

2、接着我们切换到部件选项卡（见图7）。

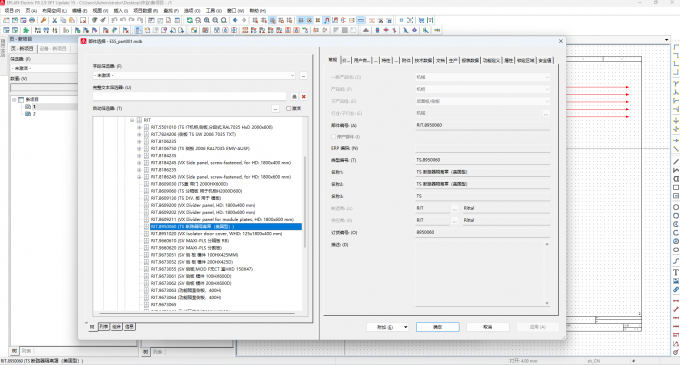

3、我们点击页面中的【设备选择】按钮，会弹出部件选型窗口，然后根据元器件型号、功能在部件库中筛选匹配的物料，选中后点击【确定】即可完成元器件部件的绑定。

以上就是EPLAN如何制作部件，EPLAN怎么进行部件选型的全部内容了。在EPLAN中制作部件需要先进入部件管理界面，然后新建零部件，填写常规的参数和绑定原理图宏，最后完善安装尺寸和布局宏数据。至于部件选型，则是要先双击元器件打开属性，然后切换部件选项卡，通过设备选择筛选匹配的物料，然后完成元器件和部件数据的绑定。
