在绘制新的电路图时我们原有的部件库可能不够使用，无法满足新电路图的元件需求，这时我们需要学会添加新的型号，而为了提高电路原理图的规整性和方便后续真实连接电路模拟实际电路，我们需要根据实际或理想电路图来调整元件大小。所以接下来给大家讲解一下EPLAN元件怎么添加型号，EPLAN怎么调整元件大小的相关内容。

一、EPLAN元件怎么添加型号

为了满足元件需求我们需要在原有元件库中添加新的型号，所以我们可以进行以下操作：

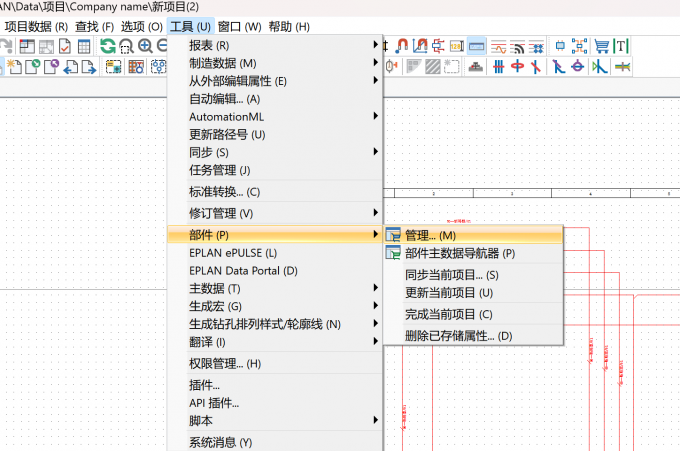

1、首先在EPLAN工具栏中找到【工具】选项，点击选项后展开选项，点击选项展开项中的【部件】，再展开部件点击展开项中的【管理】。

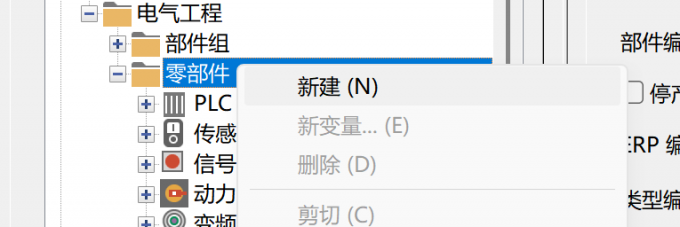

2、点击进入管理页面后展开部件，再展开电气工程选择展开项中的零部件（双击零部件进行展开或单击文字左侧文件夹标识展开），点击后鼠标右键选择新建，开始进行EPLAN元件型号的添加。

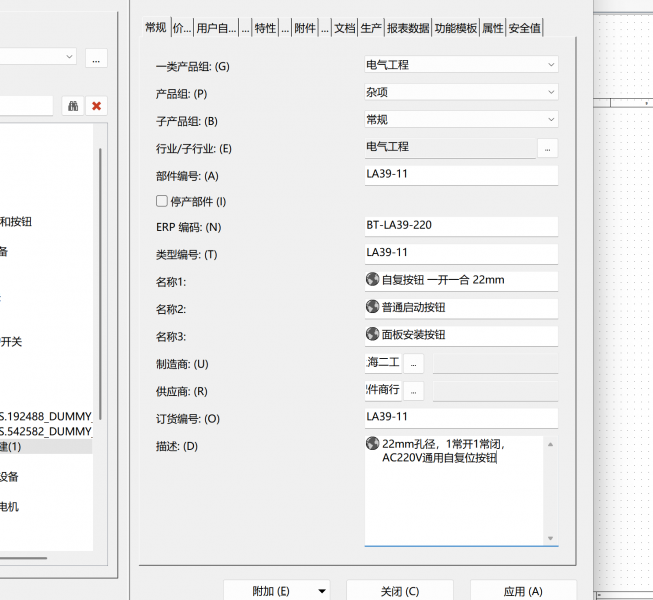

3、鼠标右键点击新建后我们要对该页面右侧栏目中的信息逐一进行填写，先是在常规列信息的填写。

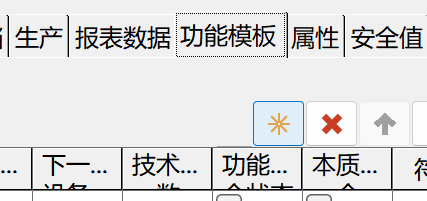

4、根据我们在常规列中对该元件基本信息填写，来判断我们是否要在功能模块列的信息填写额外的信息。例如我刚刚添加的元件中含有按钮需要进行开关常闭常开选项的添加。功能模块信息的添加需要根据实际情况进行添加，不同元件需要添加的功能模块不同。在功能模块处点击新建。

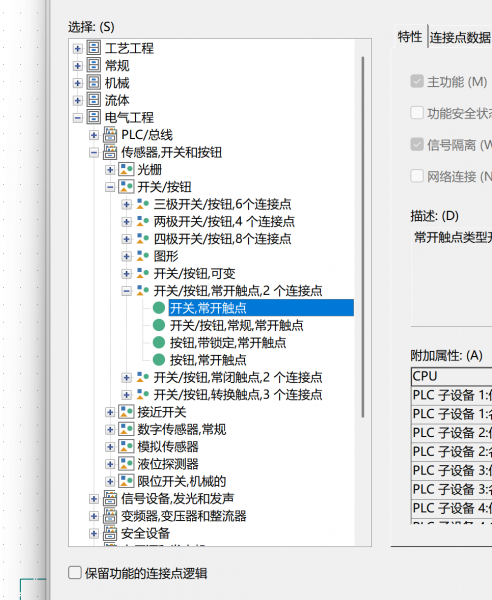

5、在功能模块左侧一列添加需要添加的内容。

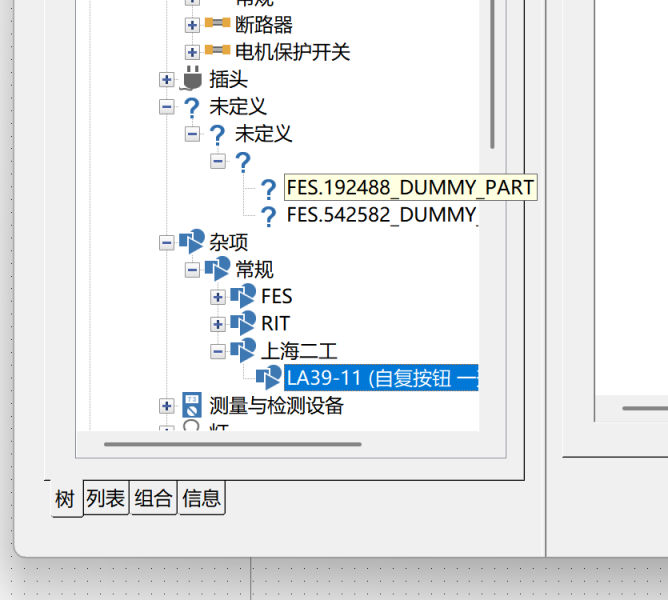

6、在添加完功能模块后，选择应用，就可以在该页面的左侧列看到我们新添加的元件型号。

二、EPLAN怎么调整元件大小

为了提升电路图规整度，方便后续进行电路检查和模拟实际电路的大小，我们需要学习如何调整元件大小。

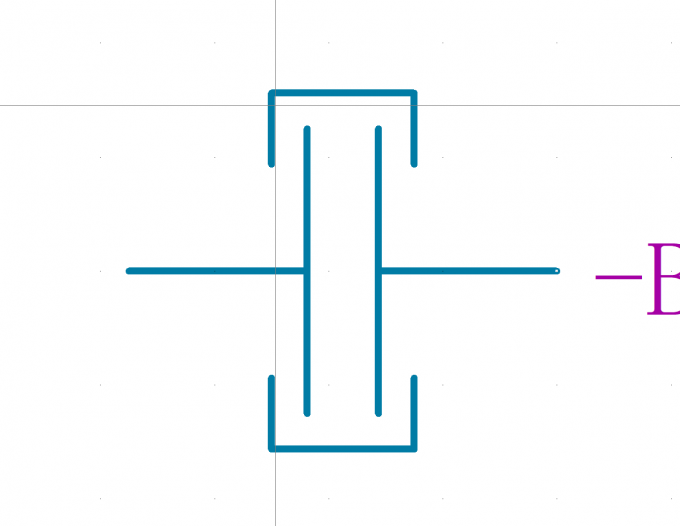

1、在EPLAN电气设计软件中，我们要选中要进行调整大小的元件，鼠标左键选中元件当元件颜色发生变化则说明已经选中元件。

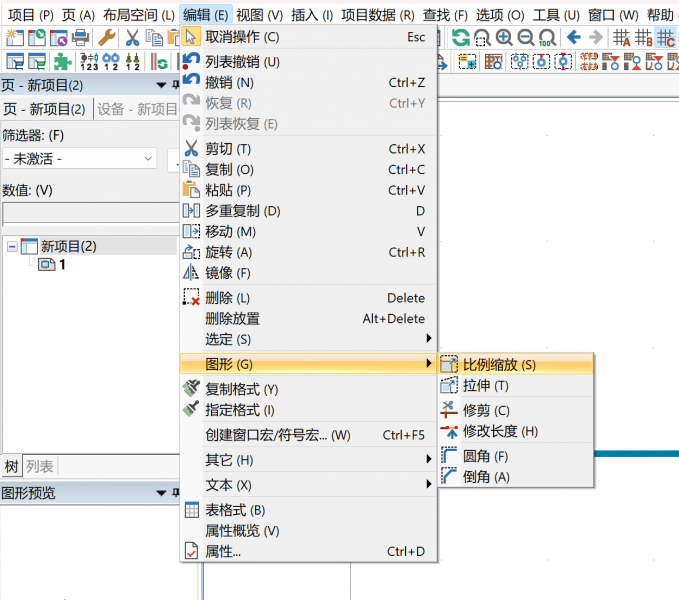

2、随后在工具栏中找到编辑并展开，在展开项中选择图形，再选择图形展开项中的比例缩放，直接输入想要放大或缩小的数值，一般我们放大系数常用1.2，缩小系数常用0.8，输入数值后直接按Enter键。

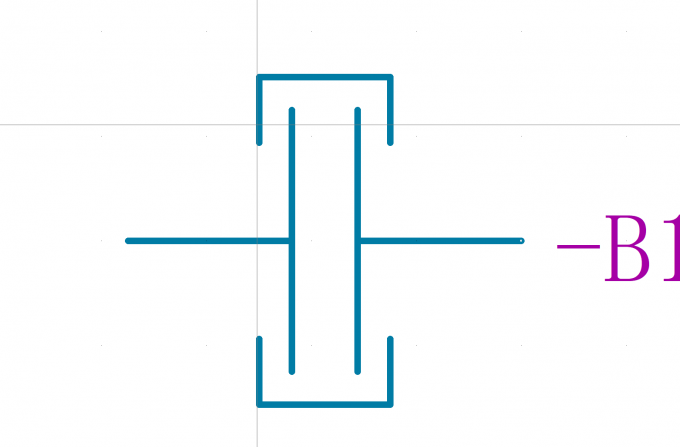

3、按动Enter后我们就可以在图纸上看到调整大小后的元件了。

以上就是EPLAN元件怎么添加型号，EPLAN怎么调整元件大小的操作。本文讲解了两项EPLAN的基础操作：一是通过【工具】 - 【部件】，管理新建元件，完善了常规参数与对应功能模块，完成新型部件型号录入；二是通过在EPLAN中选中目标元件，使用编辑里的比例缩放功能输入缩放数值，回车就可以更改元件尺寸，解决元件选型不足、图纸元件排布不规整的问题。
