品牌型号：联想拯救者Y700

系统：Windows 11 64位操作系统

软件版本：EPLAN 2.9

区别于普通的CAD软件只能绘制图形，而EPLAN作为专业的电气设计软件不仅可以绘制图形还自带所有元器件的完整电气参数，在绘制原理图时可以自动生成线号、跨页触点引用，还能实时校验电路是否出错。下面给大家介绍一下EPLAN怎么画电路图，EPLAN如何画元件布置图的相关内容。

一、EPLAN如何画电路图

EPLAN是依托于数据驱动绘图，而且绘制的图纸修改后也能关联图表，图纸的规范也适配国标和国际标准，让电气设计的图纸到生产全流程数据统一，下面就给大家演示一下如何用EPLAN画电路图。

第一步：打开项目并新建安装板布局页

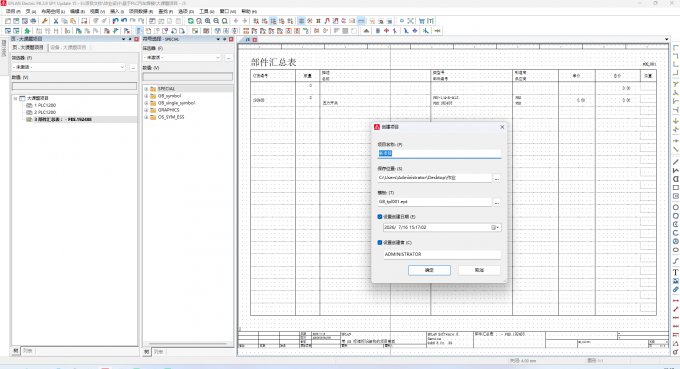

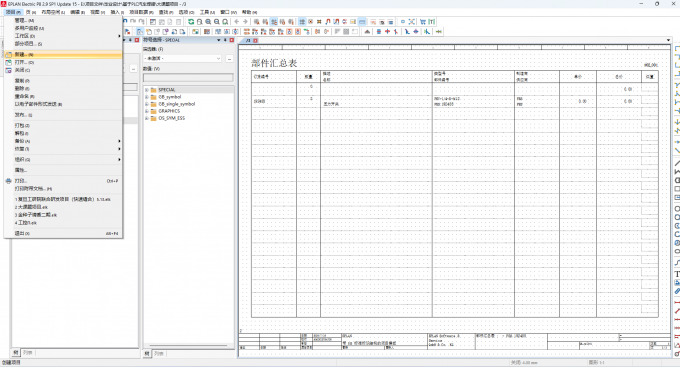

①启动EPLAN软件，创建一个新项目点击【项目】，在下拉菜单中点击【新建】（见图1）。

②我们根据需求修改对应项目名称、保存的位置、项目模板、创建的日期、创建者名称等信息，最后点击【确认】。

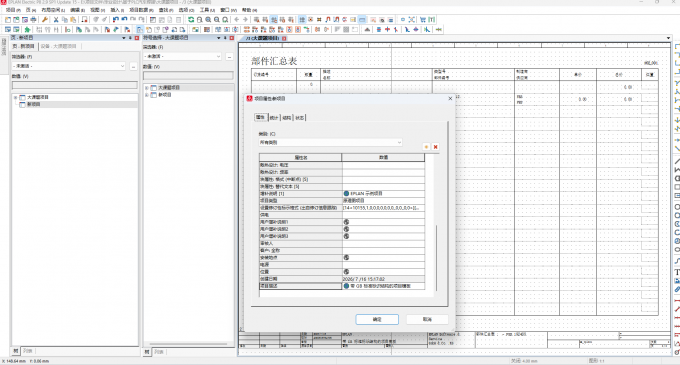

③完成创建，可以查看项目属性、统计、结构、状态等信息。

第二步：打开项目并创建多线原理图

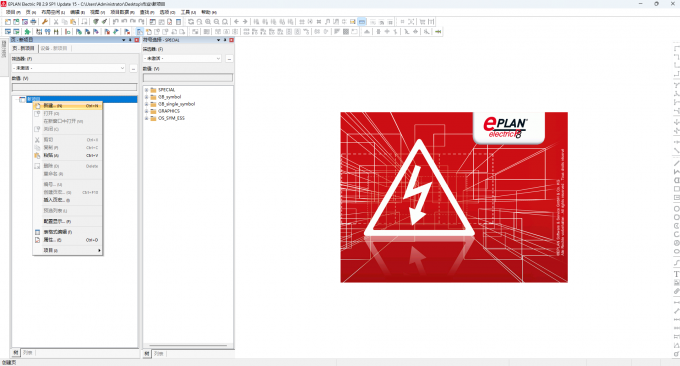

①打开新建项目，创建多线原理图，右击鼠标【项目】，接着在下拉菜单中点击【新建】（见图4）。

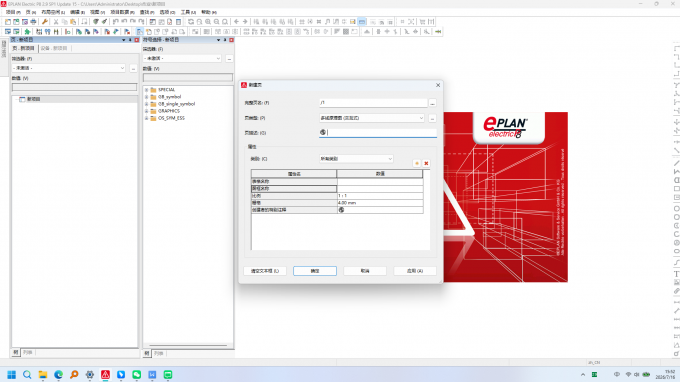

②我们继续填写完整的页名、页类型选择多线原理图、填写页描述这些信息，最后点击【确认】。

第三步：绘制电气原理图

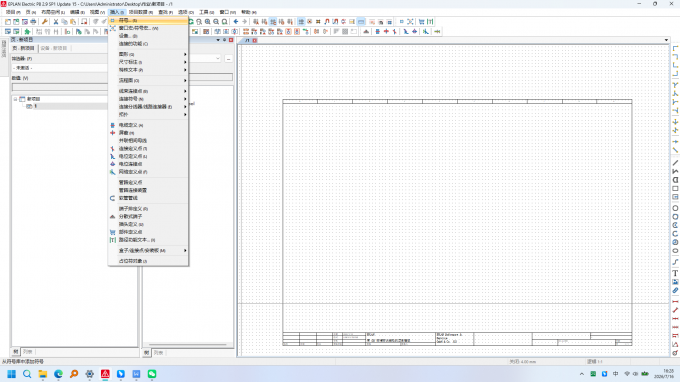

①在顶部的菜单栏中找到并点击【插入】，点击符号【符号】 ，选择相应的电气符号。

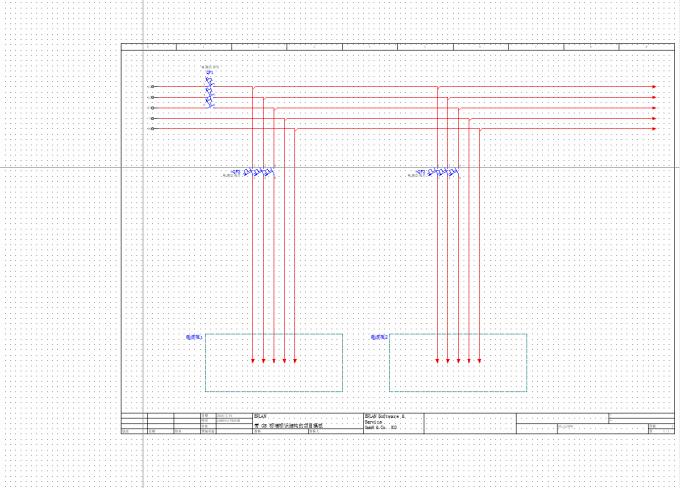

②把相应的电气符号进行连接（见图7）。

二、EPLAN如何画元件布置图

元件布置图（安装板布局图）主要是给供车间装配参考用的，用来体现元件实物尺寸、柜体导轨与线槽排布。所有元件都需要先在原理图绘制并绑定部件库，才可以布置到安装板。下面来说下EPLAN如何画布置图操作。

①我们需要先在EPLAN中打开项目并创建安装板布局图。打开新建项目，创建多线原理图【右击鼠标项目】-【新建】（见图8）。

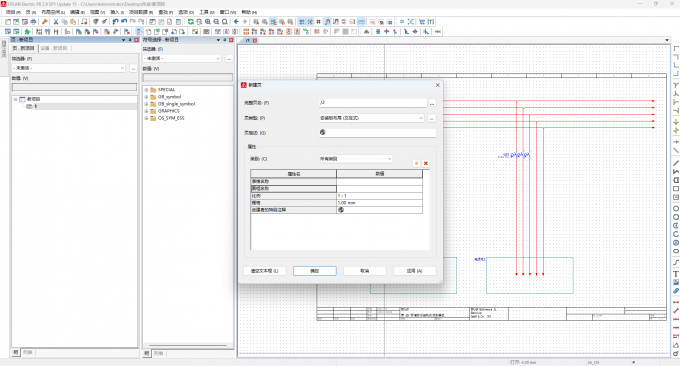

②填写完整的页名、页类型选择安装板布局、填写页描述等信息，点击【确认】。

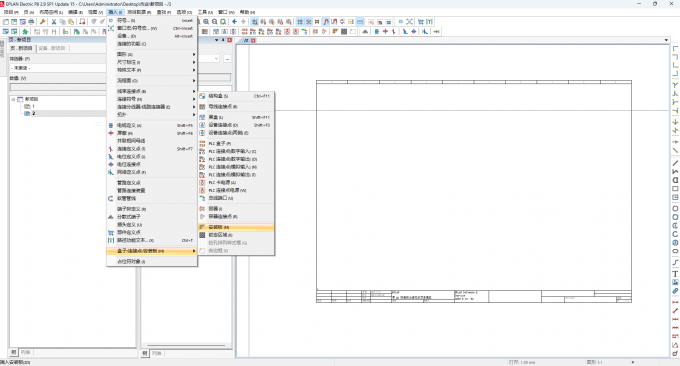

③依次点击【插入】-【盒子】-【安装板】添加安装板。

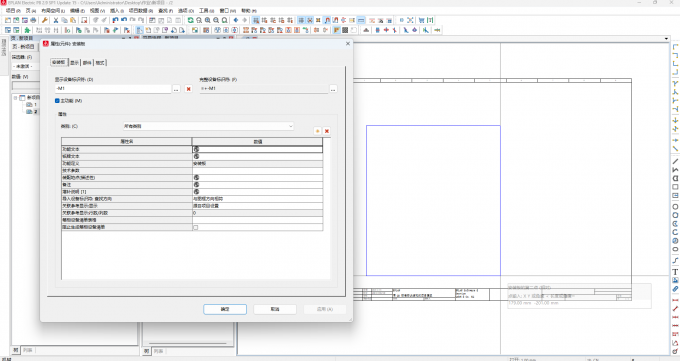

④绘制安装板大小。

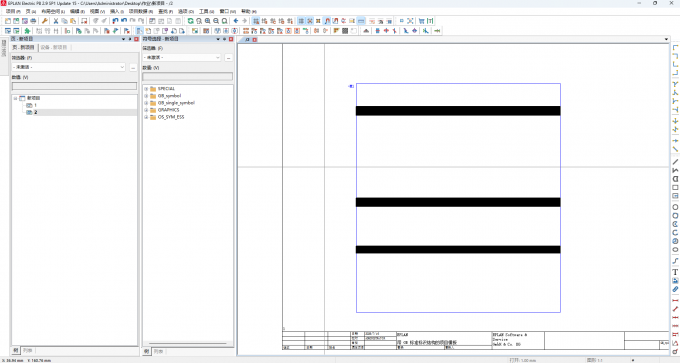

⑤绘制导向轨，用来挂电气元器件。

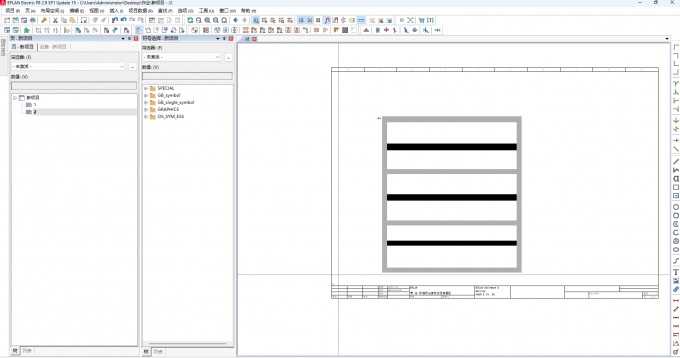

⑥绘制线槽（见图13）。

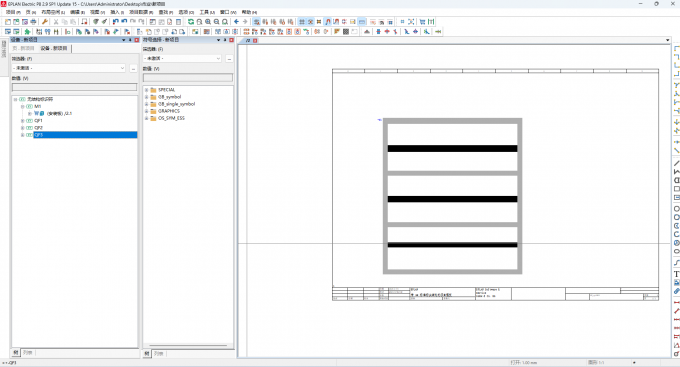

⑦找设备导航器。

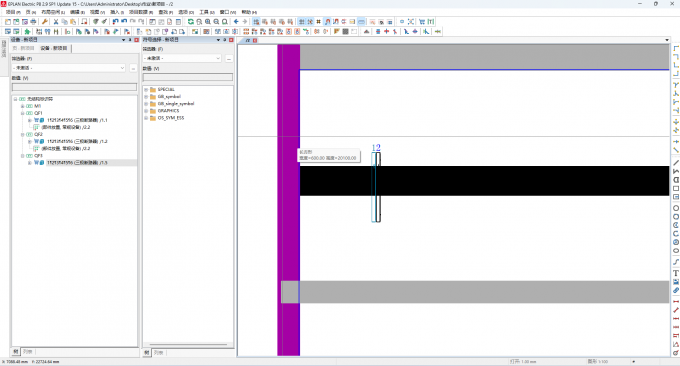

⑧把项目里面的设备，添加到安装板上去，形成最终安装板布局图。

以上就是EPLAN如何画电路图，EPLAN如何画元件布置图的全部内容了。使用EPLAN绘制电气电路图和元件布置图，需要先通过新建项目、创建多线原理图页面，然后插入电气符号并连线完成电路图绘制，再通过新建安装板布局页面，搭建柜体安装基础结构，将原理图绑定部件的设备排布至安装板，完成元件布置图制作。
