品牌型号：联想拯救者Y700

软件版本：Windows 11 64位操作系统

软件版本：EPLAN2.9

我们在电气设计中，EPLAN高层代号都是按功能划分系统，位置代号标记器件实际的安装位置，方便我们区分设备所属系统与安装地点。而调整图纸顺序则是为了按照电气工作逻辑进行编排页码，让图纸的条理更清晰，方便施工的时候理解。下面就给大家介绍一下EPLAN如何设置高层代号和位置代号，EPLAN如何调整图纸顺序的相关内容。

一、EPLAN如何设置高层代号和位置代号

作为专业的电气设计软件，EPLAN里的高层代号就相当于按功能分大类，比如动力回路、控制回路，位置代号就是按实际安装地方区分，哪些在1号柜、哪些在现场设备上，这样画完图，哪个器件属于哪个系统、装在哪一目了然，后续我们在出元件表、电缆表的时候也能自动归类。下面就来说说该如何操作：

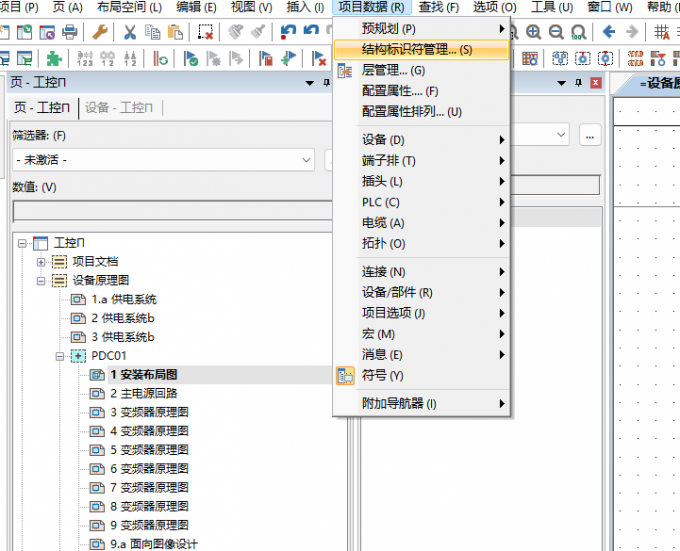

1、打开结构标识符管理。启动EPLAN电气设计软件，我们先打开需要编辑的现有项目，在菜单栏点击【项目数据】，在下拉菜单中选择【结构标识符管理】。

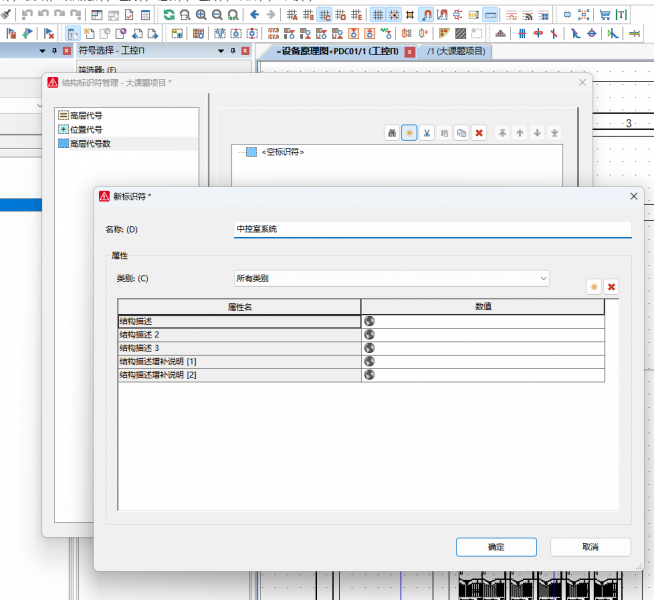

2、打开结构标识符管理，创建新的高层代号。选择高层代号层级，点击【创建】，然后命名新的高层代号，命名好后点击【确定】。

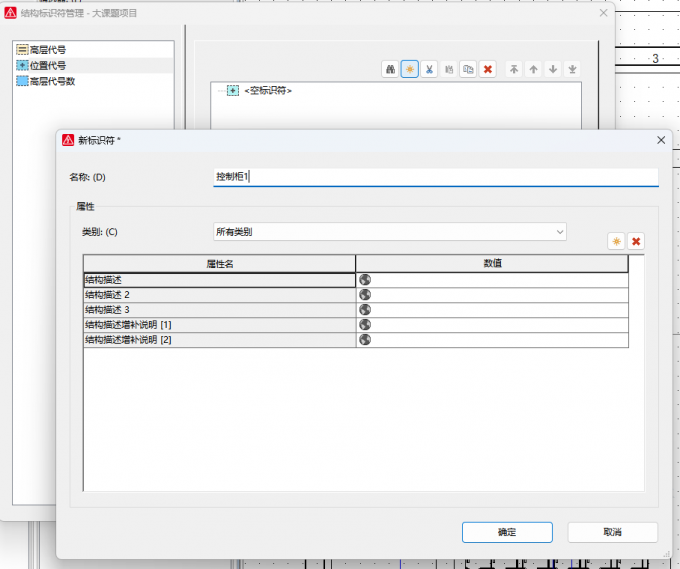

3、我们打开结构标识符管理，创建新的位置代号。依然在结构标识符管理窗口内，选择位置代号层级，点击【创建】，命名新的位置代号，同样别忘了点击【确定】保存。

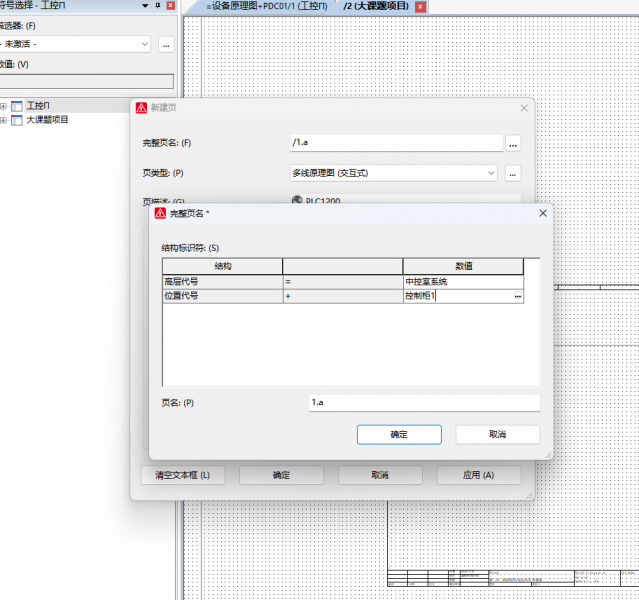

4、创建好高层和位置代号后，我们在项目下【新建页】，选择实际对应相应代号。在新建原理图页，打开页面属性，关联已创建完成的高层代号与位置代号。

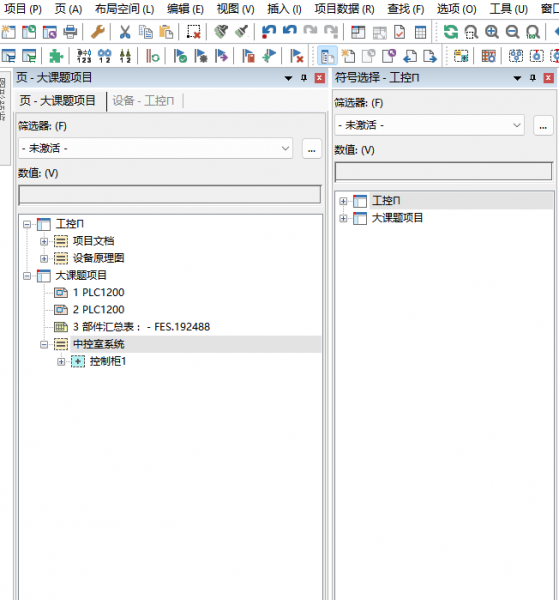

5、确认生成配置完成的电气原理图。

二、EPLAN如何调整图纸顺序

在EPLAN中调整图纸顺序，类似于我们平时看书编排章节一样，要顺着实际电气工作逻辑排序。先总览再分回路，先主回路后控制回路，这样现场施工或者调试人员拿到纸质图纸时，就可以顺着页码看懂整套系统了，省去来回翻找的麻烦，也方便项目交付和后期检修查阅。而在EPLAN中调整图纸顺序时，核心是使用【手动页排序】功能。

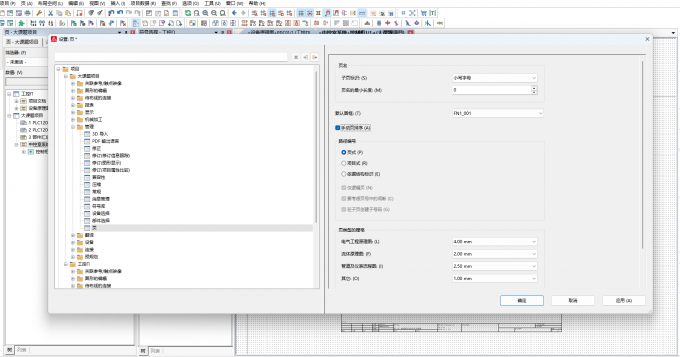

1、我们先在EPLAN中激活手动页排序功能，点击【选项】，在选项的下拉框中找到【设置】，接着点击下拉框中的【管理】，再点击【页】最后勾选【手动页排序】功能。

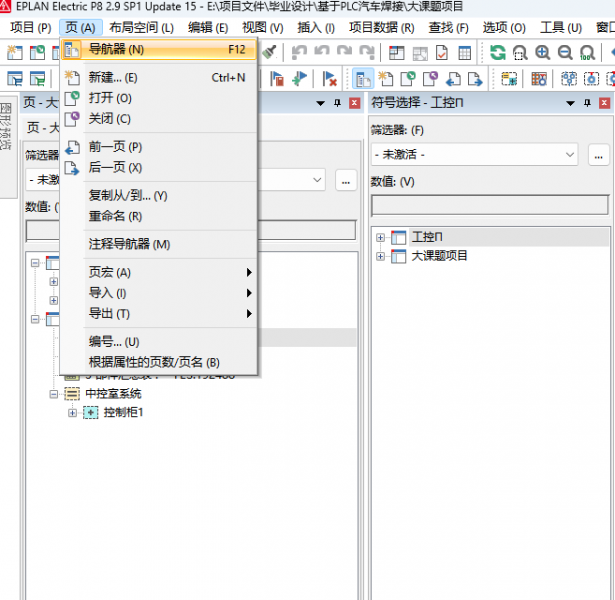

2、我们点击顶部的【页】，打开【页导航器】。

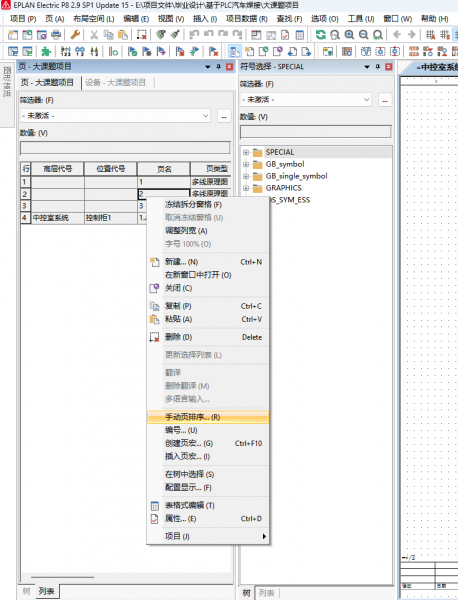

3、在列表的空白区域右键单击，在弹出的菜单中选择 【手动页排序】。

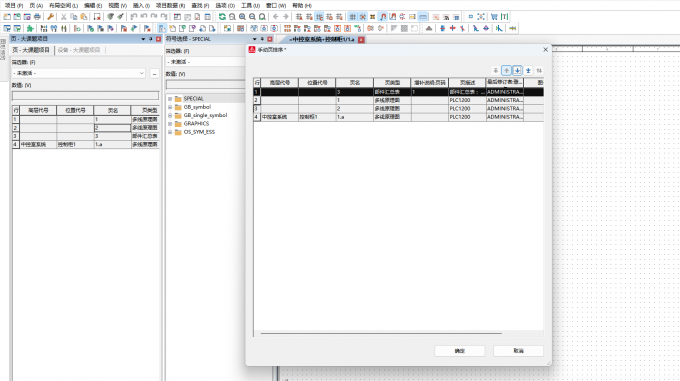

4、我们点击【手动页排序】对话框。在弹出的手动页排序对话框中，选中我们想要移动的图纸行，然后点击右侧的 【↑】 或 【↓】 方向按钮来调整它的位置。点击【确认】，这样页的顺序就修改好了。

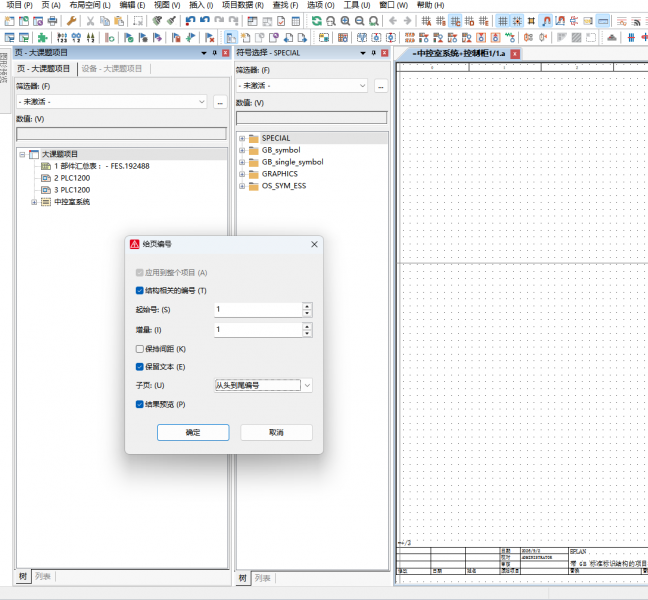

5、在树结构中，我们选中项目名称，右键单击，在菜单中选择【给页编号】，再点击【确认】就完成图纸顺序的调整了。

以上就是EPLAN如何设置高层代号和位置代号，EPLAN如何调整图纸顺序的全部内容了。在EPLAN中，我们先打开目标电气项目，通过项目数据进入结构标识符管理，分别创建并命名高层代号与位置代号，新建原理图页面后在页面属性绑定对应代号，就可以生成电气原理图了。调整图纸顺序，只要在设置管理的【页】选项里开启手动页排序就可以。打开【页导航器】，调出手动页排序窗口，用方向键调整图纸位置并确认，最后右键项目执行给页编号完成调整。
