品牌型号：联想小新14pro

软件版本：Windows 11 64位操作系统

软件版本：EPLAN 2.9

在绘制复杂电路图时我们常会绘制多个导线，为了避免逐一对导线进行编号的繁琐，同时理清导线连接关系，我们需要掌握连接编号设置方法，理清电路连接，提升绘图的效率。而学会调整位置代号顺序，可以解决代号顺序冲突、不符合制图规范的问题。所以接下来我们将讲解EPLAN编号如何设置，EPLAN怎么调整位置代号顺序。

一、EPLAN编号如何设置

在EPLAN电气设计软件中，编号是EPLAN的数据唯一索引，能串联图纸的逻辑，没有规范的编号，EPLAN的自动化、数字化这些核心优势就完全无法发挥。下面给大家介绍一下该如何操作：

1、首先在工具栏中找到设置，并点开设置方便进行下一步的操作。

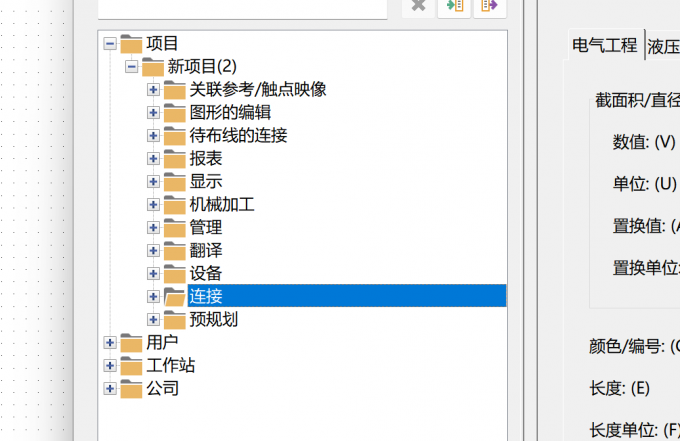

2、打开设置，选中需编号的项目并展开，选择子项【连接】，可双击进行选择或单击所要选择项目名称左侧的文件夹图案。

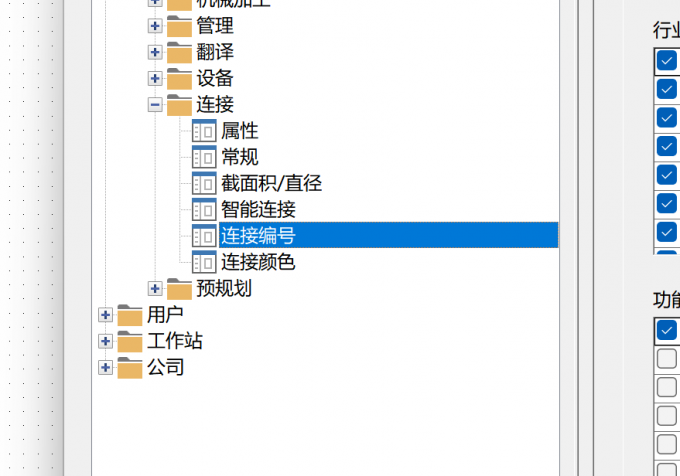

3、选中连接后再展开项目文件夹，选择展开项中的连接编号。

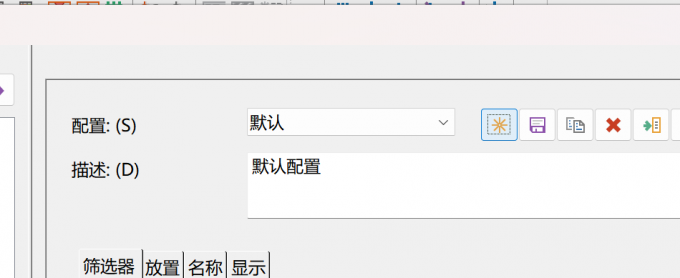

4、在配置中我们可以根据个人选择来选择是默认还是新建，这里我们演示新建。

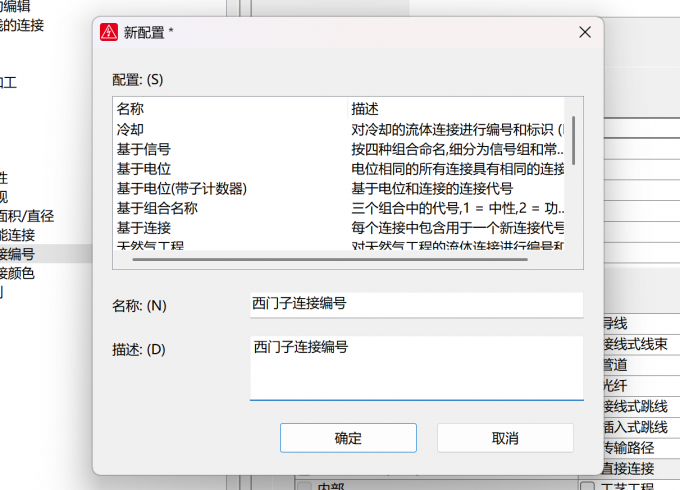

5、我们在名称中可根据个人需求命名配置名称。

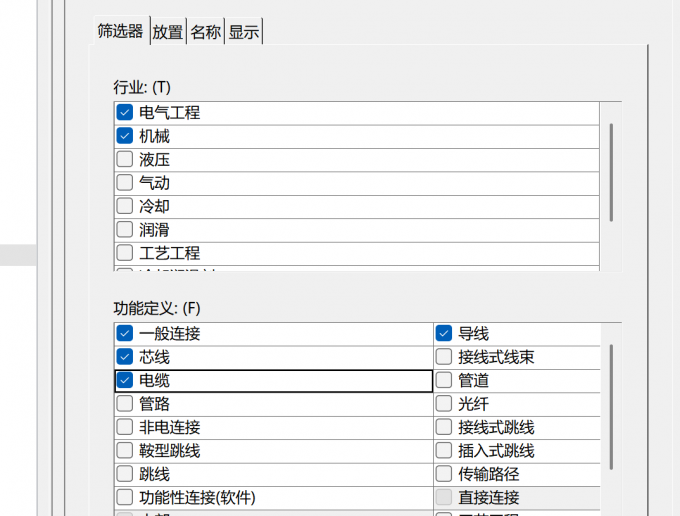

6、命名完成后要根据自己所绘制的电路图在筛选栏选择需要添加编号的部件，在放置选项中我们一般默认原有设置。

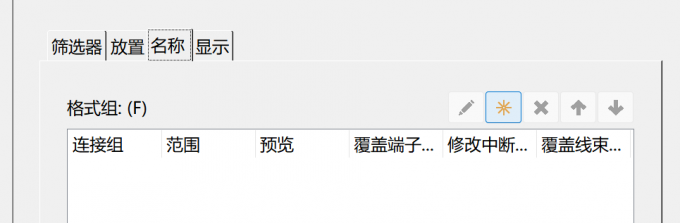

7、在进行前两项的设置后我们要在名称中重新定义编号规则，在名称中选择新建。

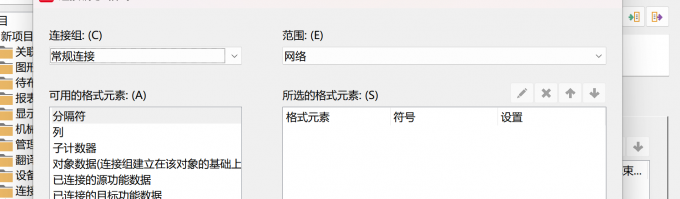

8、我们选择编号规则为源设备名称加上目标设备名称再加入一个序号或者计数器，让其自动生成编号。我们默认连接组和范围分别为常规连接和网络。

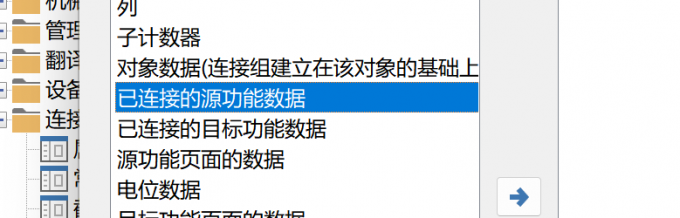

9、先选择左侧可用的格式元素栏目中的已连接的源功能数据。

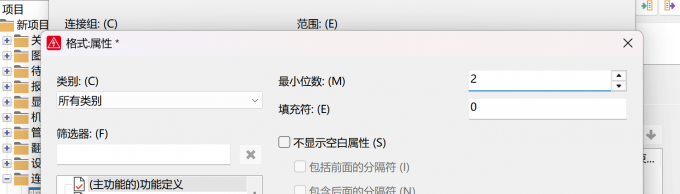

10、一般我们对数据的设置为修改最小位数为2位数。

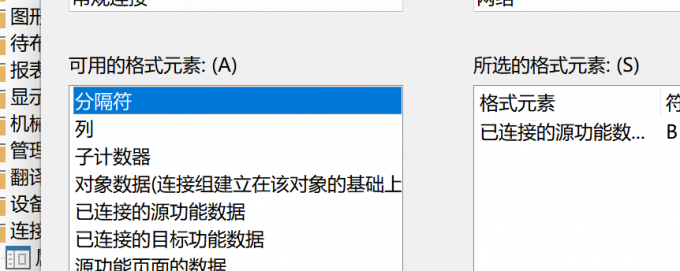

11、在设置源功能数据后我们可加入一个分隔符，并对分隔符进行设置。

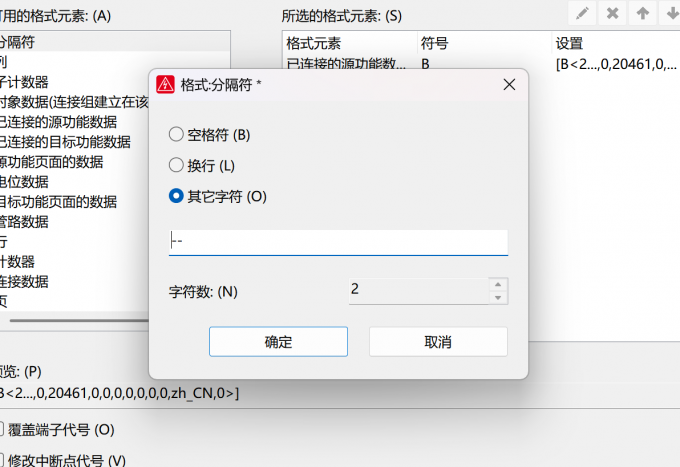

12、选中分隔符后根据个性化需求选择分隔符号的样式。

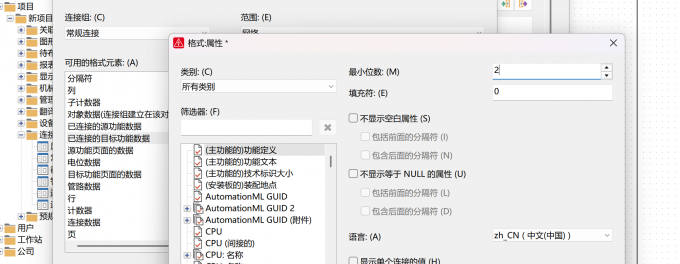

13、按照以上规则我们要对目标数据进行设置，选择最小位数为2位数，对目标数据设置后再在目标数据后加入分隔符（分隔符的样式可与之前相同也可不同）。

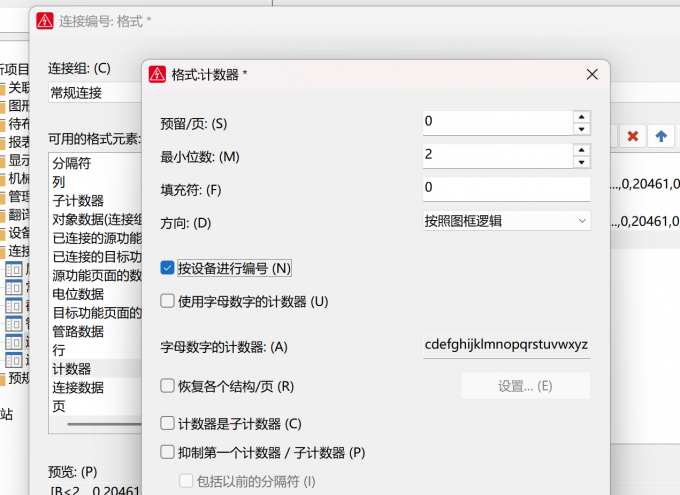

14、最后再添加一个计数器，修改计数器最小位数为2位数，选中按设备进行编号，其余选项保持不动。

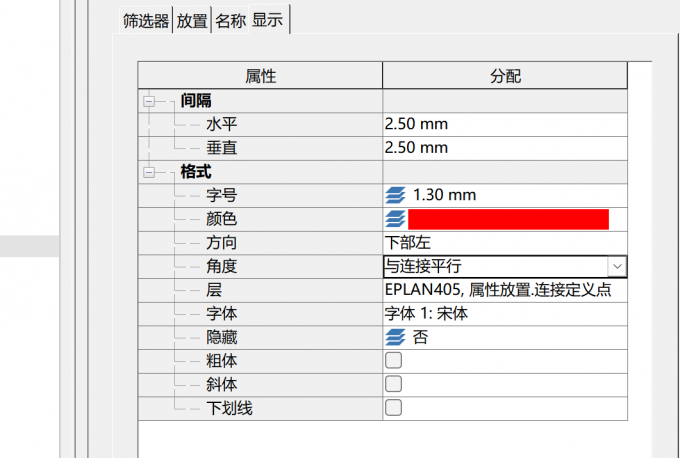

15、编号规则配置完成后，我们可以结合原理图需求设置编号摆放角度。

16、完成编号设置规则后我们要先选中要自动生成编号的应用范围，选中应用项目。

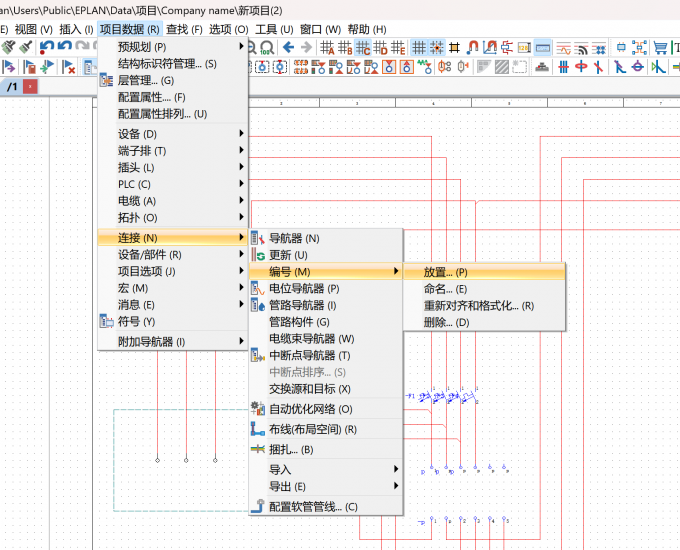

17、接下来进行自动编号的放置，先选中工具栏中的项目数据再展开后选中连接，再展开连接选中展开项中的编号最后再展开其展开项中的放置。

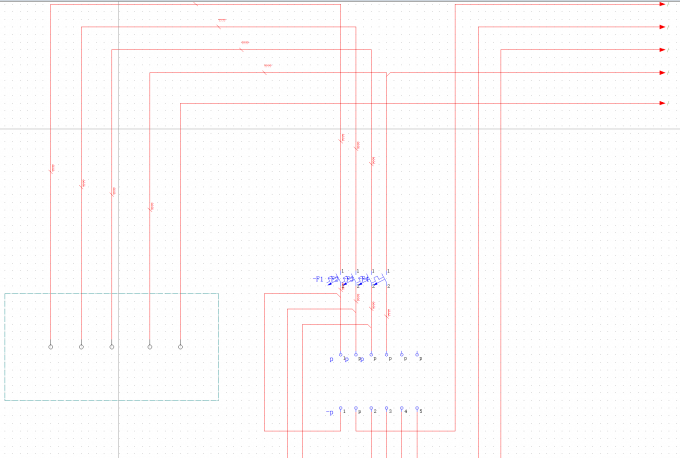

18、点击放置后我们会自动回到项目页面，我们可以看到已经生成符合我们排版要求的编号。

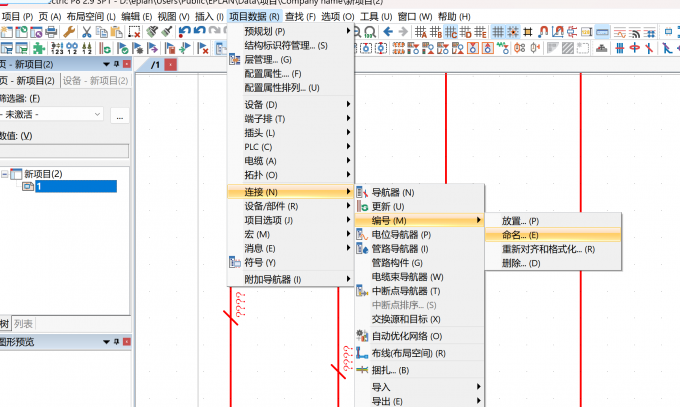

19、但仔细观察我们发现编号是问号而不是编号，所以接下来我们要进行命名。先选中项目再选中项目【数据】-【连接】-【编号】-【命名】。

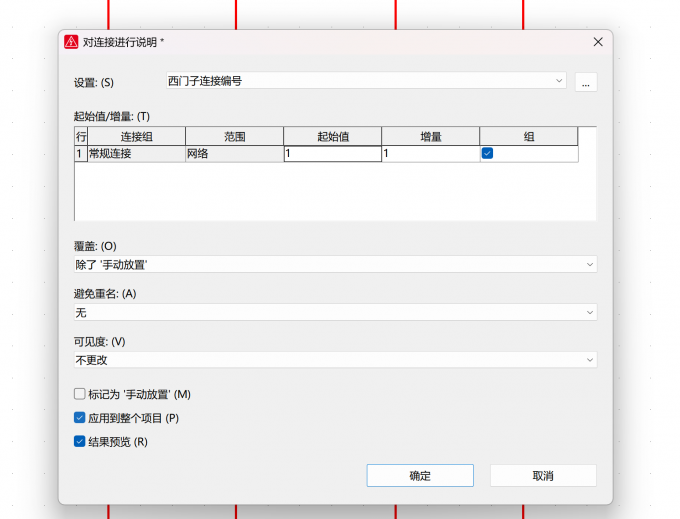

20、点开之后我们可根据需求选择起始值并选择应用到整个项目。

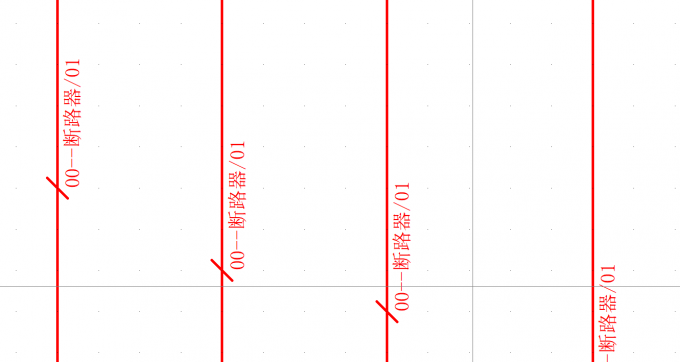

21、点击确定后，回到项目页面我们发现编号已经符合我们的设置。

二、EPLAN怎么调整位置代号顺序

在电气设计中，位置代号代表着设备物理安装分区，通过调整顺序可以让图纸的导航、打印、电缆清单等全部和现场的实物安装顺序保持统一，让设计、生产、检修流程标准化。

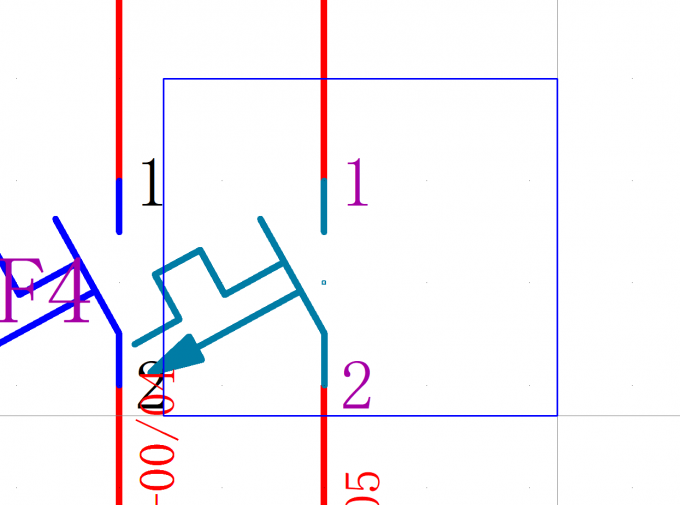

1、首先选中要修改代号的符号或部件。

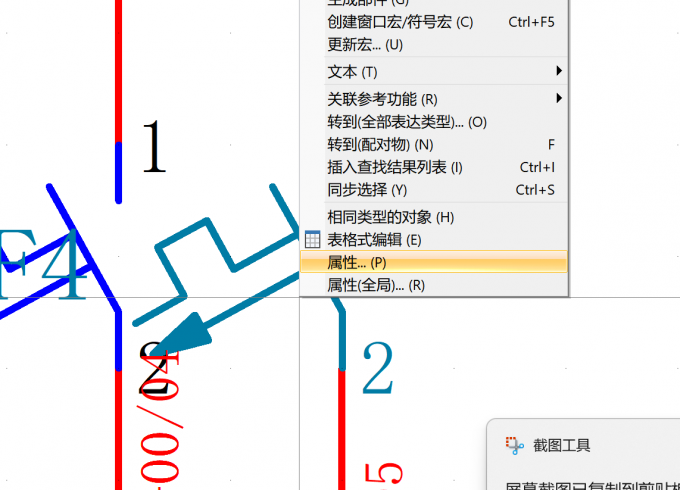

2、选中部件后右键，打开部件属性窗口进行编辑。

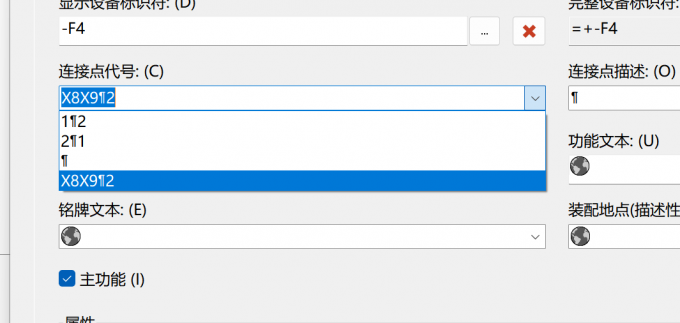

3、在选择属性后弹出的新页面中选择左侧一栏中的连接点代号，对其根据需求进行修改。

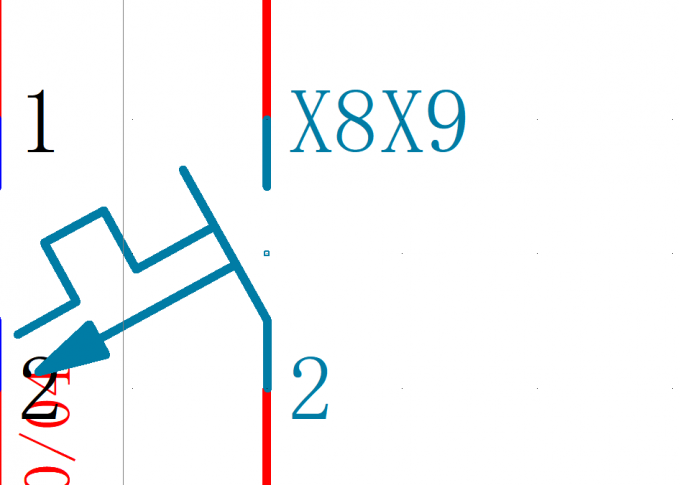

4、完成设置后我们回到原项目页面发现代号顺序已经变为修改要求的样式。

以上就是EPLAN编号如何设置，EPLAN怎么调整位置代号顺序的全部内容了。我们通过自定义编号模板、设置源目标设备格式等操作，配合编号放置、批量命名功能，可以彻底替代手动编号，提升电路图的绘制效率。对于绘图中常见的位置代号重复、顺序不规范等问题，我们可以通过修改元器件属性内的连接点代号参数，更改成我们需要调整的代号排序逻辑，让设备点位排布符号电气绘图的标准。
